ماژول L76-L GNSS GPS Quectel کویکتل

Name: ماژول L76-L GNSS GPS Quectel کویکتل
Brand: Quectel
SKU: AT0195
Availability: InStock
Rating: 5.00 (1 reviews)

امتیاز 5.00 از 5 امتیاز 1 مشتری

(دیدگاه کاربر 1)

1,203,000 تومان

ماژول L76-L کویکتل Multi-GNSS ،AlwaysLocate، Ultra Low Power Consumption، Anti-jamming ،ابعاد بسیار کوچک و دارای LNA داخلی

موجود در انبار

شناسه محصول: AT0195 دسته: GPS/GNSS Modules برچسب: ماژول GNSS, موقعیت یاب برای ردیاب خودرو, ماژول GNSS با گیرندگی بالا, ماژول GPS, ماژول موقعیت یاب برند: Quectel

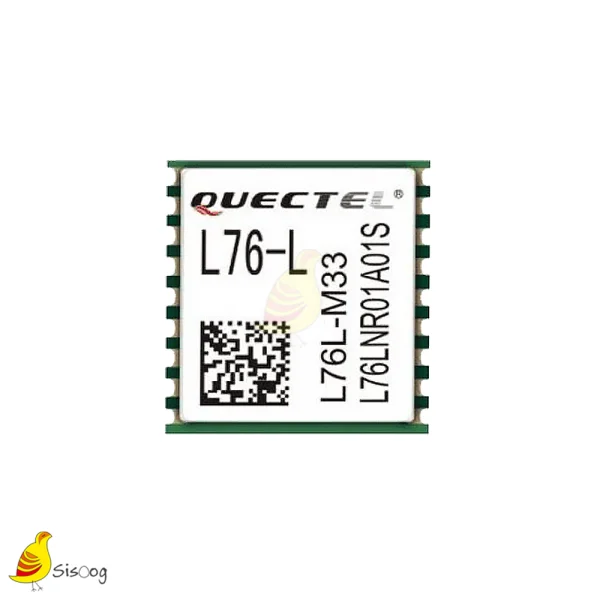

ماژول L76-L کویکتل

ماژول L76-L کویکتل یک ماژول گیرنده همزمان است که سیستم های GPS، GLONASS، Galileo و QZSS را یکپارچه می کند. با 33 کانال ردیابی، 99 کانال جذب و 210 کانال PRN،ماژول L76-L می‌تواند هر ترکیبی از سیگنال‌های GPS، GLONASS و SBAS را دریافت و ردیابی کند. برای سازگاری با ماژول L76 طراحی شده و یک LNA داخلی برای عملکرد بهتر در مناطق سیگنال ضعیف ارائه می دهد.

با ترکیب AGPS پیشرفته به نام EASY™ (سیستم کمک جاسازی شده) و فناوری اثبات شده AlwaysLocate™، ماژول L76-L به بالاترین عملکرد دست می یابد و به طور کامل استانداردهای صنعتی را فراهم می کند. فناوری EASY™ به L76-L اجازه می‌دهد با استفاده از داده‌های ephemeris (حداکثر 3 روز) که در حافظه داخلی RAM ذخیره شده است، مدارها را به‌طور خودکار محاسبه و پیش‌بینی کند، بنابراین L76-L می‌تواند موقعیت را حتی در سطوح سیگنال داخلی با مصرف انرژی کم به سرعت ثبت کند. با فناوری AlwaysLocate™،ماژول L76-L می‌تواند زمان روشن/خاموش را برای دستیابی به تعادل بین دقت موقعیت‌یابی و مصرف انرژی با توجه به شرایط محیطی و حرکتی تنظیم کند.

عملکرد فوق العاده ماژول L76-L کویکتل، آن را برای کاربردهای خودرو، PDA صنعتی، مصرف کننده و صنعتی ایده آل می کند. مصرف انرژی بسیار کم، استفاده از آن را برای دستگاه های حساس به برق، به ویژه برنامه های قابل حمل آسان تر می کند.

مزایای کلیدی

● اندازه بسیار جمع و جور: 10.1 میلی‌متر × 9.7 میلی‌متر × 2.5 میلی‌متر
● موتور Multi-GNSS برای GPS، GLONASS، Galileo و QZSS
● LNA داخلی برای ردیابی بهتر حساسیت
● AlwaysLocate™، یک الگوریتم هوشمند برای صرفه جویی در مصرف انرژی،
● LOCUS، یک عملکرد لاگر تعبیه شده بدون نیاز به میزبان و فلاش خارجی
● ارائه ۹۹ کانال اکتساب/۳۳ کانال ردیابی و حداکثر ۲۱۰ کانال PRN
● از واسط‌های UART و I2C پشتیبانی می‌کند
● حالت Balloon، برای ارتفاع بالا تا ۸۰ کیلومتر

مشخصات فنی

دسته‌بندی	پارامتر	مقدار / توضیحات
ویژگی‌های GNSS	باندها	GPS L1 (1575.42 MHz) GLONASS L1 (1601.71 MHz)
	کانال‌ها	33 Tracking / 99 Acquisition / 210 PRN
	Code	C/A Code
	SBAS	WAAS / EGNOS / MSAS / GAGAN
	دقت موقعیت	< 2.5 m CEP
دقت	دقت سرعت	< 0.1 m/s
	دقت شتاب	< 0.1 m/s²
	دقت زمانی (1PPS)	10 ns
	Reacquisition	< 1 s
TTFF	با EASY™	Cold: < 15 s Warm: < 5 s Hot: < 1 s
TTFF	بدون EASY™	Cold: < 35 s Warm: < 30 s Hot: < 1 s
حساسیت	–	Acquisition: -149 dBm Tracking: -167 dBm Reacquisition: -161 dBm
عملکرد دینامیکی	–	ارتفاع: حداکثر 18000 متر سرعت: حداکثر 515 m/s شتاب: 4G
رابط‌ها	Serial Interface	I2C تا 400 kbps UART: 4800 تا 115200 bps (پیش‌فرض 9600)
	Update Rate	1Hz (پیش‌فرض) تا 10Hz
	ولتاژ I/O	2.7 ~ 2.9 V
پروتکل‌ها	–	NMEA 0183 / PMTK
ویژگی‌های عمومی	دمای کاری	-40°C تا +85°C
	ابعاد	10.1 × 9.7 × 2.5 mm
	وزن	حدود 0.6 گرم
مدیریت توان	ولتاژ تغذیه	2.8 ~ 4.3 V
	مصرف در Acquisition	25 mA (GPS) 29 mA (GPS + GLONASS)
	مصرف در Tracking	19 mA (GPS) 22 mA (GPS + GLONASS)
	حالت‌های ذخیره انرژی	2.8 mA @ AlwaysLocate™ 7 µA @ Backup 500 µA @ Standby
	حالت Periodic	پشتیبانی می‌شود
آنتن	نوع آنتن	Active یا Passive
آنتن	تغذیه آنتن	External یا Internal (VCC_RF)

دانلود

GNSS باندها	GPS L1 (1575.42 MHz) \GLONASS L1 (1601.71 MHz)
GNSS کانال‌ها	33 Tracking / 99 Acquisition / 210 PRN
GNSS Code	C/A Code
GNSS - SBAS	WAAS / EGNOS / MSAS / GAGAN
GNSS - دقت موقعیت	< 2.5 m CEP
دقت - دقت سرعت	< 0.1 m/s
دقت - دقت شتاب	< 0.1 m/s²
دقت - دقت زمانی (1PPS)	10 ns
دقت - Reacquisition	< 1 s
TTFF - با EASY™	Cold: < 15 s\Warm: < 5 s\Hot: < 1 s
TTFF - بدون EASY™	Cold: < 35 s\Warm: < 30 s\Hot: < 1 s
حساسیت	Acquisition: -149 dBm \Tracking: -167 dBm \Reacquisition: -161 dBm
عملکرد دینامیکی	ارتفاع: حداکثر 18000 متر\سرعت: حداکثر 515 m/s\شتاب: 4G
Serial Interface	I2C تا 400 kbps\UART: 4800 تا 115200 bps (پیش‌فرض 9600)
Update Rate	1Hz (پیش‌فرض) تا 10Hz
ولتاژ I/O	2.7 ~ 2.9 V
پروتکل‌ها	NMEA 0183 / PMTK
دمای کاری	-40°C تا +85°C
ابعاد	10.1 × 9.7 × 2.5 mm
وزن	حدود 0.6 گرم
مدیریت توان ولتاژ تغذیه	2.8 ~ 4.3 V
مدیریت توان - مصرف در Acquisition	25 mA (GPS) \29 mA (GPS + GLONASS)
مدیریت توان - مصرف در Tracking	19 mA (GPS) \22 mA (GPS + GLONASS)
مدیریت توان - حالت‌های ذخیره انرژی	2.8 mA @ AlwaysLocate™ \7 µA @ Backup \500 µA @ Standby
مدیریت توان - حالت Periodic	پشتیبانی می‌شود
آنتن - نوع آنتن	Active یا Passive
آنتن - تغذیه آنتن	External یا Internal (VCC_RF)
