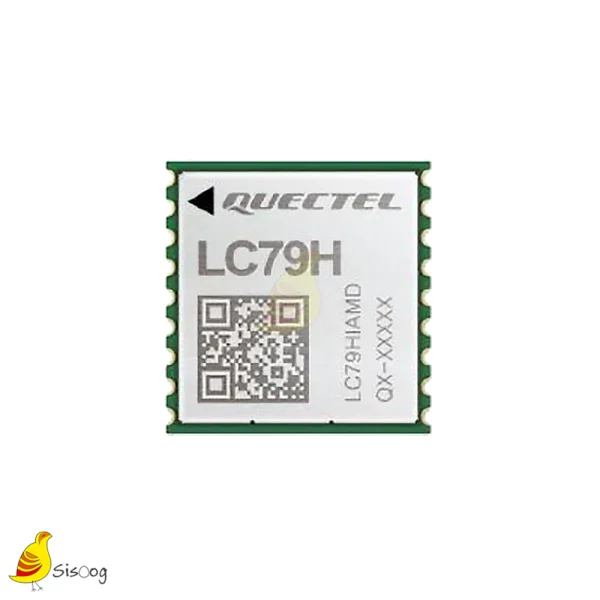

ماژول LC79H GNSS کویکتل Quectel

1,197,000 تومان

ماژول LC79 Quectel با قابلیت دریافت سیگنال از ماهواره های GPS، GLONASS، Galileo، BDS، QZSS و قابلیت AGNSS برای کاهش TTFF

موجود در انبار

شناسه محصول: AT0196 دسته: GPS/GNSS Modules برچسب: gps, agnss, Multi-GNSS برند: Quectel

معرفی ماژول LC79H کویکتل

ماژول LC79H (AL) یک ماژول GNSS دو بانده با عملکرد پیشرفته است که به‌صورت همزمان از منظومه‌های GPS، GLONASS، Galileo، BDS و QZSS پشتیبانی می‌کند. این ماژول با بهره‌گیری از قابلیت AGNSS داخلی و دریافت سیگنال‌های SBAS، زمان دستیابی به موقعیت اولیه (TTFF) را به‌طور محسوسی کاهش داده و دقت و پایداری موقعیت‌یابی را افزایش می‌دهد.

برخلاف ماژول‌های تک‌باند مبتنی بر L1، این مدل قادر است سیگنال‌ها را به‌صورت همزمان در باندهای L1 و L5 دریافت و پردازش کند؛ این ویژگی موجب کاهش اثر چندمسیری (Multipath) در محیط‌های شهری متراکم شده و دقت نهایی را به‌طور قابل‌توجهی بهبود می‌بخشد.

وجود LNA و فیلتر SAW داخلی امکان اتصال مستقیم به آنتن‌های Patch را فراهم کرده و طراحی سیستم‌های کم‌هزینه و کم‌مصرف را ساده‌تر می‌کند. همچنین، بهره‌مندی از سیستم مدیریت توان پیشرفته باعث شده این ماژول در عین ارائه دقت بالا، مصرف انرژی بسیار پایینی داشته باشد.

به‌دلیل ترکیب دقت بالا، مصرف بهینه و قابلیت اطمینان، LC79H (AL) گزینه‌ای مناسب برای کاربردهای ردیابی لحظه‌ای، سیستم‌های اشتراکی (Sharing Economy) و انواع ردیابی وسایل نقلیه، افراد و دارایی‌ها محسوب می‌شود.

مشخصات فنی ماژول LC79H

دسته‌بندی	پارامتر	مقدار (LC79H-AL)
عمومی	ابعاد	10.1 × 9.7 × 2.4 mm
عمومی	وزن	حدود 0.5 گرم
بازه دمایی	دمای کاری	-40 °C تا +85 °C
بازه دمایی	دمای نگهداری	-40 °C تا +90 °C
ویژگی‌های GNSS	باندهای پشتیبانی‌شده	GPS/QZSS: L1 C/A, L5 Galileo: E1, E5a GLONASS: L1 BDS: B1I, B2a
	Constellation پیش‌فرض	GPS + GLONASS + Galileo + BDS + QZSS
	تعداد کانال‌های Tracking	135
	GNSS همزمان	4 + QZSS
	SBAS	WAAS / EGNOS / MSAS / GAGAN
	دقت موقعیت	1.0 متر (Autonomous)
	دقت سرعت	0.03 m/s
دقت زمانی	1PPS	20 ns
TTFF	با EASY	Cold: 6 s Warm: 2 s Hot: 1 s
	با Flash EPO	Cold: 5 s
	بدون AGNSS	Cold: 26 s Warm: 18 s Hot: 1 s
حساسیت	–	Acquisition: -148 dBm Tracking: -166 dBm Reacquisition: -159 dBm
عملکرد دینامیکی	–	ارتفاع: 10000 m سرعت: 500 m/s شتاب: 4 g
گواهینامه‌ها	رگولاتوری	CE
گواهینامه‌ها	سایر	RoHS
رابط‌ها	I2C	تا 400 kbps
	UART	9600 تا 921600 bps پیش‌فرض: 115200 bps Update Rate: 1Hz
	پروتکل	NMEA 0183 / RTCM 3.x
آنتن خارجی	نوع آنتن	Active یا Passive
آنتن خارجی	تغذیه آنتن	External یا Internal (VDD_RF)
ویژگی‌های الکتریکی	ولتاژ تغذیه	1.75 ~ 1.98 V (معمولاً 1.8 V)
	ولتاژ I/O	1.8 V
	مصرف جریان	33 mA @ Acquisition 33 mA @ Tracking 20 µA @ Backup Mode

دانلود

ابعاد	10.1 × 9.7 × 2.4 mm
وزن	حدود 0.5 گرم
بازه دمایی	-40 °C تا +85 °C
بازه دمایی - دمای نگهداری	-40 °C تا +90 °C
GNSS - باندهای پشتیبانی‌شده	GPS/QZSS: L1 C/A, L5-Galileo: E1, E5a-GLONASS: L1-BDS: B1I, B2a
Constellation پیش‌فرض	GPS + GLONASS + Galileo + BDS + QZSS
GNSS - تعداد کانال‌های Tracking	135
GNSS همزمان	4 + QZSS
GNSS - SBAS	WAAS / EGNOS / MSAS / GAGAN
GNSS - دقت موقعیت	1.0 متر (Autonomous)
GNSS - دقت سرعت	0.03 m/s
دقت زمانی - 1PPS	20 ns
TTFF - با EASY	Cold: 6 s\Warm: 2 s\Hot: 1 s
TTFF - با Flash EPO	Cold: 5 s
TTFF - بدون AGNSS	Cold: 26 s\Warm: 18 s\Hot: 1 s
حساسیت	Acquisition: -148 dBm\Tracking: -166 dBm\Reacquisition: -159 dBm
عملکرد دینامیکی	ارتفاع: 10000 m\سرعت: 500 m/s\شتاب: 4 g
گواهینامه‌ها - رگولاتوری	CE
گواهینامه‌ها - سایر	RoHS
- I2C	تا 400 kbps
UART	9600 تا 921600 bps \پیش‌فرض: 115200 bps \Update Rate: 1Hz
- پروتکل	NMEA 0183 / RTCM 3.x
آنتن خارجی - نوع آنتن	Active یا Passive
آنتن خارجی - تغذیه آنتن	External یا Internal (VDD_RF)
ولتاژ تغذیه	1.75 ~ 1.98 V (معمولاً 1.8 V)
- ولتاژ I/O	1.8 V
- مصرف جریان	33 mA @ Acquisition \33 mA @ Tracking \20 µA @ Backup Mode
