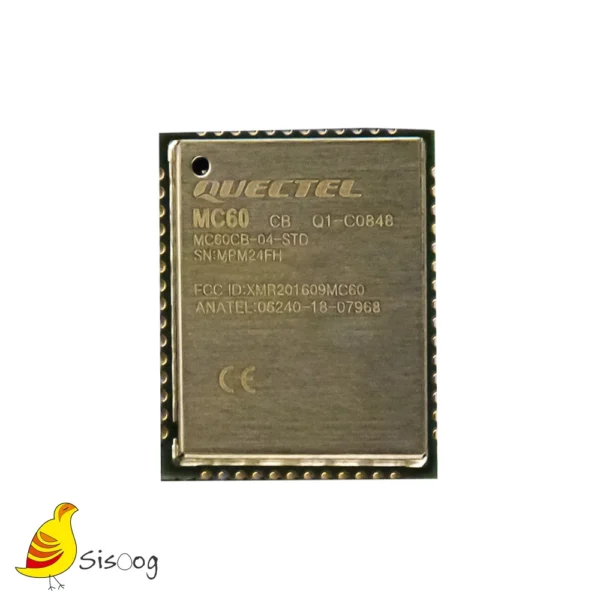

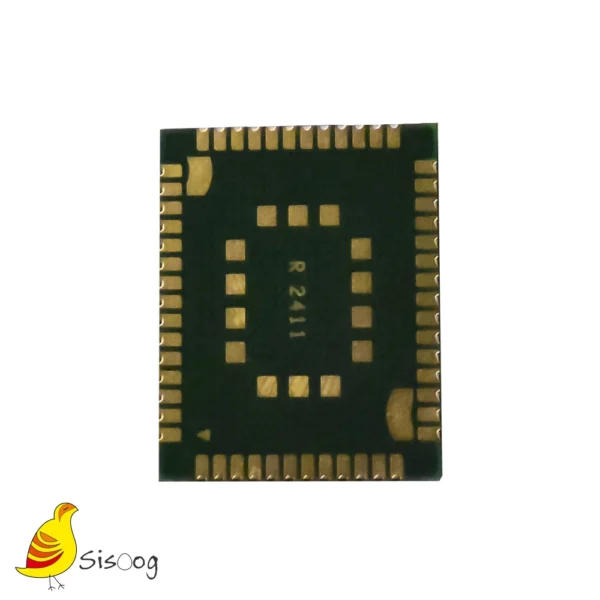

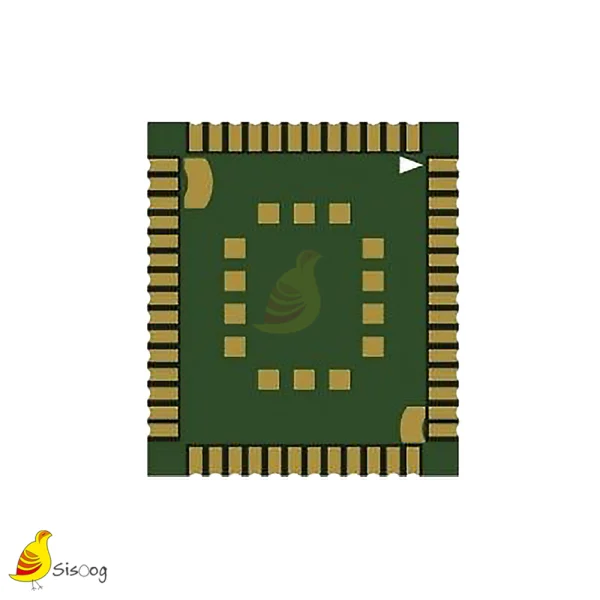

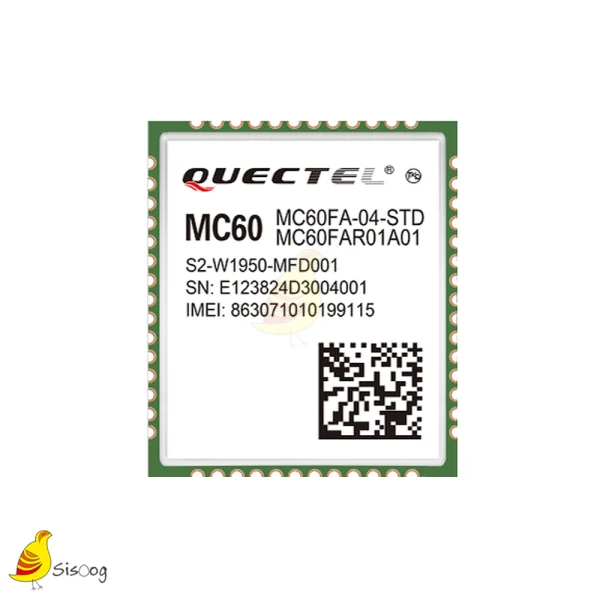

ماژول MC60 2g GNSS Bluetooth Quectel کویکتل

(30 customer reviews)

۴۳۳,۰۰۰ تومان

ماژول خاص و پرامکانات MC60 کویکتل

  • GSM Modem  چهار بانده
  • دارای موقعیت یاب GNSS
  • وجود  Bluetooth
  • قابلیت OPEN CPU
  • ابعاد بسیار کوچک





موجود

شناسه محصول: QM204 دسته: برچسب: , , , ,

توضیحات

ماژول MC60 کویکتل

MC60 یک ماژول GSM/GPRS/GNSS چهار بانده با ویژگی‌های کامل است که از بسته castellation LCC استفاده می‌کند.
با مجموعه گسترده ای از پروتکل های اینترنتی (TCP، UDP، PPP، FTP، HTTP، SSL، MQTT و غیره)، فناوری GNSS را برای ناوبری ماهواره ای یکپارچه می کند.بر اساس جدیدترین چیپست 2G، عملکرد مطلوبی در ارسال پیامک و ارسال داده و همچنین خدمات صوتی حتی در محیط های سخت دارد و همچنین دارای عملکرد آماده به کار دو سیم کارته است.

ماژول MC60 استفاده از GPRS و GNSS را در یک بسته SMT جمع و جور ادغام می کند. از فناوری EPOTM پشتیبانی می کند که یک مدار پیش بینی توسعه یافته را برای سرعت بخشیدن به TTFF بدون نیاز به سرور اضافی در اختیار شما قرار میدهد همچنین از فن آوری EASYTM (سیستم کمک جاسازی شده) نیز در این ماژول پشتیبانی می شود. این ویژگی موتور GNSS را قادر می‌سازد تا زمانی که اطلاعات ماهواره‌ای کافی وجود ندارد، سریعا خود را تعمیر کند.به‌علاوه MC60 از کار در حالت‌های ثابت شده AlwaysLocate™ و GLP (GNSS Low Power) پشتیبانی می‌کند، که دقت موقعیت‌یابی عالی را در حالی که مصرف انرژی بسیار کم دارد، تضمین می‌کند.

فرم جمع و جور، عملکرد موقعیت یابی عالی، مصرف انرژی کم و رابط های دو سیم کارته، MC60 را به بهترین انتخاب برای طیف گسترده ای از برنامه های M2M، مانند خودرو، تله ماتیک، ردیاب شخصی ، ردیاب حیوانات خانگی و غیره تبدیل کرده است.

ویژگی ها :

  • اندازه بسیار فشرده: 18.7 میلی متر × 16.0 میلی متر × 2.1 میلی متر
  • عملکردهای قدرتمند AGPS: خودکار AGPS EASYTM / آفلاین AGPS EPOTM / AGPS آنلاین QuecFastFix
  • ویژگی های پیشرفته GNSS: فرمان SDK/AIC/LOCUS/GLP
  • چندین پروتکل اینترنت: TCP/UDP/FTP/PPP/HTTP/NITZ/NTP/PING/HTTPS/TCP/SSL/MQTT
  • پشتیبانی از صدا، پیامک، QuecFOTA®، DSSS و QuecOpen®

توضیحات تکمیلی

وزن 0.05 گرم
ابعاد 1.8 × 1.6 × 0.2 سانتیمتر
GSM/EDGE

850MHz, 900MHz, 1800MHz, 1900MHz
GNSS

GPS, GLONASS, QZSS
Bluetooth

BT 3.0
Enhanced Feature

EASY, LOCUS, AlwaysLocate, GLP, AIC, EPO, QuecFastFix Online, QuecFOTA, AGPS
OPEN CPU

yes
Supply Voltage

3.3V – 4.3V
Interfaces

SD*1, UART*3, ADC*1, GPIO, USIM*2

Specification

Quectel MC60 GSM Specification V1.2

دریافت فایل

Hardware Design

Quectel MC60 Series Hardware Design V2.0

دریافت فایل

داکیومنت ها ، فایل طراحی و همه فایل های مورد نیاز

, documents , pcb , at command manual and ...

دریافت فایل

sdk ، کامپایلر ، داکیومنت ها و همه فایل های مورد نیاز برای open cpu

sdk , compiler , tools , documents for open cpu

دریافت فایل

آخرین نسخه فریمور

mc60 firmware MC60CAR01A15

دریافت فایل

30 reviews for ماژول MC60 2g GNSS Bluetooth Quectel کویکتل

  1. زئوس Zeus –

    واقعا عالیه

  2. ممدم –

    این چقدر عالیه – ماژول ش رو اگر بیارید که دیگه محشره

    • زئوس Zeus –

      در حال امکان سنجیش هستیم دوست عزیز
      البته همین الان هم برد ا»وزشی نیاز باشه میتونید درخواستش را بدید تا برد اموزش اورجینال خود شرکت کویکتل را خدمتتون بدیم

  3. حسام –

    میشه برد آموزشیش رو موجود کنید.

  4. mahdi.h –

    میخوام از قابلیت OPEN CPU توی این ماژول استفاده کنم لینک مفیدی پیشنهاد ندارید؟

    • Sisoog OS –

      سلام
      در صورتیکه ماژول را تهیه فرمودید با ای دی تلگرام سیسوگ مرتبط شوید تا فایلها و مثالهای متفاوت خدمت شما داده شود

  5. مجتبی –

    سلام
    آیا این ماژول ها رجیستر شده هستن؟
    این ماژول ها هم مثل گوشی های موبایل نیاز به رجیستر شدن دارن؟

    • زئوس Zeus –

      بله رجیستر شده هستن و جای نگرانی نیست 🙂

  6. امین –

    سلام
    کی موجود میشه؟!

    • Sisoog Os –

      سلام
      اگر نمونه میخایید با ای دی تلگرام سیسوگ مرتبط بشید تا خدمت شما داده بشه و اگر تعداد میخایید هم انشاله بزودی تعدادموجود خواهد شد

  7. هادی –

    سلام،اولا جای تشکر داره که همچین محصولات با کیفیتی رو وارد بازار ایران میکند،
    دوما یه سوال داشتم، ایا این ماژول ها دارای bootloaderهستن؟

    • Sisoog Os –

      سلام دوست عزیز
      هم برای پروگرم بصورت لوکال بوت لودر خاص خودش را داره هم امکان اینکه بصورت OTA از راه دور اپدیت انجام بشه

  8. وهاب –

    با سلام
    میزان حافظه flash و eeprom و حداکثر فرکانسی که در حالت open cpu در اختیار داریم چقدره؟

  9. وهاب –

    2.2.1. Processor
    32-bit ARM7EJ-STM RISC 260MHz.

    2.2.2. Memory Schemes
     MC60-OpenCPU (OC: MC60CA-04-STD) module builds in 4MB flash and 4MB RAM.
    User App Code Space: 320KB space available for image bin.
    RAM Space: 100KB static memory and 500KB dynamic memory.
    User File System Space: 120KB available.
     MC60-OpenCPU (OC: MC60ECA-04-BLE) module builds in 4MB flash and 4MB RAM.

    User App Code Space: 280KB space available for image bin.
    RAM Space: 100KB static memory and 500KB dynamic memory.
    User File System Space: Not supported.

  10. Ashkan –

    سلام خسته نباشید
    من یه سوال داشتم میخواستم بدونم فرق بین MC60E و MC60 چیه؟؟

    • Sisoog Os –

      سلام
      نسخه بلوتوث MC60E چهار هست

  11. حسین –

    فرقش با m66 چی هست ؟

    • Sisoog Os –

      GPS / GNSS داره

  12. محمد –

    از لحاظ Low power بودن، چه امکاناتی وجود داره؟ آیا میشه برنامه راه lock کرد؟چطور میشه به دایکومنت هاش دانلود کرد؟

    • Sisoog Os –

      وقتی شما کد را داخل خود برنامه میریزید و خود ماژول را در حالت کم مصرف میبرید مصرف اون کمتر از 5 میلی امپر میشه
      مجموعه مقالات Opencpu را در سایت سیسوگ دنبال کنید پایین مطلب اول لینک دانلود کلیه داکیومنت ها و نرم افزارها هست

  13. امیرحسین –

    سلام وقت شما بخیر
    در بیشتر دیتاشیت هایی که از ماژول mc60 در فضای نت هست در بین پروتکل های ارتباطی پروتکل mqtt و ssl هم ذکر شده
    اما در دیتاشیتی که در فروشگاه قرار داده شده MQTT بین پروتوکول‌های ارتباطی نیست
    تصور من این است که مسئله به فرمور دستگاه مرتبط میشه و در همه مدل‌های mc60، امکان استفاده از این پروتوکول وجود داشته باشه
    با توجه به اهمیت MQTT در مباحث IOT ،
    براتون امکان داره برای امتحان یک خط از دستورات AT command مربوط به mqtt رو تست بگیرید که فقط ببینیم میشناسه یا ارور میده؟

    مثلا :. ?=AT+QMTCFG

    • Sisoog Os –

      سلام دوست عزیز
      بله MC60 این امکان را داره و این دستور کار میکنه

  14. علی –

    سلام.میگم چرا نسبت به ماژولای مشابه سیمکامش گرونتره؟

    • Sisoog Os –

      سلام
      از نظر کیفیت ساخت به نظر بهتر هست
      از نظر قابلیتهای نرم افزاری , بحث Opencpu را داره که شما در سایت اموزشهاش را میتونید ببنید که باعث میشه میکروکنتلر را بتونید در پروژه ها کلا حذف کنید
      البته از نظر قیمتی هم روی تعداد بالا کاملا رقابت میکنه با محصولات مشابه

      محصولات کویکتل خوشبختانه با متاسفانه برای ما, با درخواست زیادی مواجه هستند و بازار خالی از محصولات این شرکت هست و وقتی هم سفارش قرار داده میشه روی همین ماژول زمان تحویل چندین ماه هست

  15. امید –

    سلام. من زیاد با این سبک ماژولا کار نکردم تا حالا. برای کاری نیاز دارم که اطلاعاتی از طریق TCP به سمت سرور بفرستم ، از دوستی شنیدم که این ماژول این کار را انجام میده. اما میخوام تو قسمت اترنت ، CRC حذف بشه و CRC اختصاصی خودم را بنویسم ، آیا این ماژول همچین قابلیتی داره؟

  16. امید –

    سلام ببخشید میگم سوال من را جواب ندادید؟

    • Sisoog Os –

      سلام کدوم سوال؟

  17. امید –

    این سوال منظورم بود؟

    سلام. من زیاد با این سبک ماژولا کار نکردم تا حالا. برای کاری نیاز دارم که اطلاعاتی از طریق TCP به سمت سرور بفرستم ، از دوستی شنیدم که این ماژول این کار را انجام میده. اما میخوام تو قسمت اترنت ، CRC حذف بشه و CRC اختصاصی خودم را بنویسم ، آیا این ماژول همچین قابلیتی داره؟

    • Sisoog Os –

      ببنید شما میتونید هر نوع دخل و تصرفی را در پکت های ارسالی خودتون ببرید و CRC اختصاصی خودتون را هم داشته باشید
      ولی به هر حال در شبکه شما پکت های استاندارد مثل TCP دارید این شکبه بصورت خودکار کارها را انجام میده و اگر قرار باشه این روالها حذف بشه شما باید لایه های استانداردی را ایجاد کنید که نه منطقیه نه به همین راحتی شدنی
      در ضمن شما این سمت هر پکتی میگیرید اون سمت تحویل میگیرید و اطلاعات سرباره بعد از انتقال حذف میشه

  18. امید –

    البته خب کار منطقی و راحتی نیس اما چیزیه که خواسته شده. من خیلی از داکیومنتا را نگاه کردم ظاهرا این ماژول فقط طبق استاندارد خودش به صورت خودکار CRC را اضافه میکنه و میفرسته. ممنون میشم اگه دقیقا بهم بگید چجوری میتونم این CRC را تغییر بدم

    • Sisoog Os –

      دوست عزیز دقیقا چه خواسته ای از شما داشتند؟
      وقتی شما در یک شبکه استاندارد قراره پکتی ارسال کنید نمیتونید خارج از اون ساختار تبادل اطلاعات کنید

  19. امید –

    من که دارم خواستم را واضح میگم مهندس . آیا من میتونم CRC اختصاصی خودم را با این ماژول داشته باشم یا نه؟
    همه اینایی که میگید را من خودم بلدم ، تخصص شبکه دارم . ولی میخوام بدونم اگه این ماژول خارج از روال استاندارد این دسترسی را میده تا خرید کنم

    خیلی تراشه ها این دسترسی را میدن ، این ماژول را نمیدونم میده یا نه؟

    • Sisoog Os –

      تا جایی که بنده اطلاع دارم شما نمیتونید چنین پکتی ارسال کنید
      البته داکیومنت های این ماژول موجود هست و شبیه اکثر ماژولهای شبیه این در بازار هست که میتونید دقیق تر بخونید ببنید نیازتون را براورده میکنه یا نه

  20. امید –

    ای وای بر ما که بازار را دادیم دست افرادی که فرق عدس و خازن را متوجه نیستن . برادر من خب شما با این سطح از سواد چجوری اسم خودتون را فروشگاه تخصصی گذاشتید
    همون اول میگفتی بلد نیستم نه خودتو عذاب میدادی نه ما را

    • Sisoog Os –

      دوست عزیز و متخصص و البته با ادب

      ما روزانه اینجا با افراد زیادی از بسترهای مختلف در رابطه با مشکلاتشون مرتبط هستیم, و برای اینکه به سوال اصلی و منظور اصلی اون شخص برسیم بخصوص افرادی که در مطرح کردن سوالشون هم مشکل دارند نیاز داریم سوال و جوابایی را مطرح کنیم
      همچنین ما در سیسوگ روزانه به خیلی از شرکتهای بزرگ و کوچیک در این حوزه داریم مشاوره تخصصی میدیم, خیلی وقتها افراد دغدغه هایی دارند که ما نمیدونیم یا حداقل مطمئن نیستیم, اینجور مواقع سعی میکنیم یک بار دیگه همه چیز را مرور کنیم و در اخر هم اگر نیاز شد از متخصصین کویکتل هم استعلام داشته باشیم و وقت و انرژی بگذاریم

      ولی در این ساختاری که داریم و تا الان نزدیک به هزار مطلب تخصصی توسط بیش از 40 نفر متخصص تولید محتوا شده و هزاران سوال هم بصورت مکتوب اینجا پاسخ داده شده , یه سری جاها سعی میکنیم دیگه برای افراد خاصی وقت و انرژی بیش از اندازه نگذاریم
      یکی از اون زمان ها وقتی هست که شخصی ادعا میکنه متخصص هست ولی اطلاعات ناقصی داره و یا برخوردهای اولیه یک متخصص را نداره.

      دوست عزیزی چند روز پیش پیعام داده بود که من میخام فلان سورس کدویژن در سایت را ببرم داخل آردوینو , سعی کردم راهنمایی کنم دیدم طرف اطلاعات کمی داره , ازش خواستم بهم بگه چقدر کار کرده تا بتونم با همون زاویه بهش کمک کنم گفتند من متخصص الکترونیک دیجیتال هستم دو جمله بعدی من پایان مکالمه بود
      چرا بنده سعی مکینم زمان و انرژی برای این افراد نگذارم؟
      چون افرادی که قدرت تصور درستی از وضعیت حال و حاضر خودشون را ندارند مطمئنا در تراکنش با اونها دچار چالش خواهید شد.

      شما به عنوان یک متخصص قصد دارید سوال بپرسید؟ پس سوال شما نشون میده متخصص هستید نه لفظ اینکه من متخصص هستم, مثلا به جای اینکه بگید من میخام crc خودم را داشته باشم بگید من میخام فلان پکت مشخص را در فلان لایه شبکه ارسال کنم.

      چرا میگم چنین افرادی قدرت تصور درستی از وضعیت خودشون ندارند مثال واضحش خودتون, بخاطر اینکه شما با یک سوال گنگ وارد صحبت میشید و کسی این سمت سعی میکنه پاسخگوی شما باشه ولی در اخر که جواب نمیگیرید به هر علتی سعی میکنید با توهین مکالمه را تموم کنید.

    • Sisoog Os –

      https://wiki.archlinux.org/title/3G_and_GPRS_modems_with_pppd
      شما از این پروتکل احتمالا بتونید وارد ارسال پکت هایی تحت عنوان Raw بشید و خودتون هدر و همه چیزش را مشخص کنید

  21. ِDavood –

    سلام خسته نباشید بابت مطالب خوبتون ببخشید این ماژول برای روشن شدن حتما نیاز به تریگر کردن پایه PWRKEY داره یا نه؟ یعنی میشه تا برق ماژول وصل شد خودش روشن بشه بدون این که این پایه تحریک بشه؟

    • Sisoog Os –

      سلام میتونید با اتصال همین پایه PWRkey به زمین وقتی برق وصل میشه کاری کنید که خودکار ماژول روشن بشه

  22. Davood –

    ببخشید ماژول کوئکتل m08 رو هم میشه با اتصال پایه pwrkey به زمین بعد از وصل شدن تغذیه به ماژول بدون کار اضافه دیگه روشن کرد؟

    • Zeus ‌ –

      معمولا این قابلیت در ماژول های GSM موجود هست
      تا حالا غیر از این حالت رو ندیدم

  23. حسین حمیره (خریدار محصول) –

    سلام برای راه اندازی GPS این اررو برای چی میتونه باشه ؟
    ولتاژ 3.3 داره و انتن هم متصل هست
    MC60 AT+QGNSSRD? returns +CME ERROR: Operation failed

    • Sisoog Os –

      سلام دوست عزیز
      GPS ماژول MC60 یک GPS کاملا مجزا هست اگر داخل دیتاشیتها ببنید میتونید ساختارش را دقیق تر متوجه بشید
      وقتی که انتظار دارید از داخل GSM به GPS دسترسی پیدا کنید و مسقیما با کامندی که نوشتنید اطلاعات را بخونید لازمه پایه های سریال GNSS را به پایه های سریال AUX حتما از بیرون وصل کنید.

  24. ابوالفضل خادمی (خریدار محصول) –

    سلام خسته نباشید من از این ماژول از طریق at+command و طبق داکیومنت خود شرکت از طریق دستور AT+QGNSSRD? اطلاعات زیر را دریافت میکنم

    +QGNSSRD: $GNRMC,140735.00,V,,,,,,,190622,,,N,V*13
    $GNGGA,140735.00,,,,,0,00,99.9,,,,,,*45
    $GNGSA,M,1,,,,,,,,,,,,,99.9,99.9,99.9,1*06
    $GNGSA,M,1,,,,,,,,,,,,,99.9,99.9,99.9,4*03
    $GPGSV,1,1,00,0*65
    $BDGSV,1,1,00,0*74
    $GNVTG,,,,,,,,,N*2E
    $GNGLL,,,,,140735.00,V,N*50

    میخواستم بدونم الان طول عرض جغرافیایی در این فرمت الان دقیقا به چه شکل هست وچطور باید استخراج شود؟ توی داکیومنت ها نتوستم چیزی پیدا کنم

    • ابوالفضل خادمی (خریدار محصول) –

      البته ماژول بنده MC65 هست

    • Mahdi.h   (خریدار محصول) –

      سلام
      این داکیومنت به طور کامل توضیح داده

  25. مصطفی –

    سلام
    MC60 CA یا MC60 CB می باشد؟
    این دو مدل چه تفاوتی می کنند؟

    • Sisoog Os –

      سلام
      چندین ماه پیش کویکتل طبق نامه ای اعلام کرد که قصد داره یک چیپ مربوط به قسمت RF را عوض کنه به علت کمبود و زمان زیاد برای تولید و دیگه نسخه CA را تولید نمیکنه و از این به بعد ورژن CB را جایگزین میکنه
      الان هم کم و بیش CA تولید میشه ولی خب هیچ تفاوتی از نظر عملکردی ندارند و اگر شما کد OPENCPU نوشته باشید روی هر دو مدل به راحتی و بدون هیچ تغییری کار میکنه

  26. حسین موسوی –

    سلام و خسته نباشید بابت سایت خوبتون.
    مهندس من ماژول mc60 رو تهیه کردم و با آنتن هایی که به صورت pcb در بازار هست برای بخش gsm راه اندازی انجام میدم اما شبکه متصل نمیشه. تعداد آنتن هایی رو تست کردم اما متصل نمیشه. با آنتن قلمی 900 مگاهرتز تست کردم همیشه راحت متصل میشه.
    به نظرتون اگر به جای سوکت ipx روی برد، ترک روی برد طراحی کنم برای آنتن بهتر میشه وضعیت یا اینکه حتما آنتن قلمی میخاد؟

    • Mahdi.h   (خریدار محصول) –

      سلام.
      طراحی آنتن بر روی pcb امکان پذیر هست و خیلی جاها استفاده میشه. اما لازم هست که نکات طراحی رو رعایت کنید تا به خوبی جواب بده. یک ترک ساده رو نمیشه به عنوان آنتن استفاده کرد و نیاز به طراحی و آنالیز دقیق داره.

  27. Mostafa –

    سلام
    این ماژول MC60 CA یا MC60 CB هست؟

    • Sisoog Os –

      سلام غالبا ما نمونه CB را موجود داریم ولی این دو از هیچ نظری با هم تفاوت ندارند
      اگر مشکلی دارید تماس بگیرید

  28. احسان –

    با عرض سلام و خسته نباشید،
    برای یک پروژه که توی مناطق دور افتاده و گرم (کویری) قراره استفاده بشه نیاز به ماژول GSM و GPS داریم که چشمم به این ماژول خورد.
    چند تا سوال داشتم، با توجه به اینکه قبلا سابقه نصفه نیمه ای تو کار با ماژول های سیمکام داشتم:
    1. از لحاظ جریان مصرفی، چقدر با ماژول های سیمکام متفاوت هستن؟
    2. چون پروژه قراره راه دور نصب بشه، به هیچ عنوان نمیخوام طوری بشه که خودم پاشم برم سر پروژه!!! پس برای همین خیلی برام مهمه که بدونم کیفیت آنتن دهی GPS و GSM این ماژول ها چطوره؟! با توجه به اینکه ماژولهای GPS آنتن مخصوصی دارن، آیا این ماژول هم قابلیت اتصال به این آنتن هارو داره یا اصلا نیاز داره؟
    * باید اضافه کنم که پروژه با ماژول GY-NEO-6MV2 بعنوان GPS و ماژول SIM800C بخوبی کار میکرده تا الان ولی الان نیازه که یکسری تغییرات داده بشه و برای همین طراحی مجدد نیاز هستش.

    • Sisoog Os (خریدار محصول) –

      سلام وقت بخیر
      1- تقریبا یکسان هستند و در صورتی که GPS فعال نباشه و بره تو حالت کم مصرف حدودا 5 میلی امپر مصرف داره
      2- ماژولهای کویکتل تقریبا بهترین نمونه در نوع خود هستند و اگر انتن با کیفیت قرار بگیره و موارد طراحی لحاظ بشه شما نباید مشکل زیادی باهاش داشته باشید برای GPS میتونید هم انتن اکتیو استفاده کنید هم پسیو
      3- قابلیت Opencpu میتونه تو این فرایند و کم مصرف کردن و اضافه کردن قابلیت OTA به شما کمک زیادی کنه و میکروی خارجی شما را حذف کنه

  29. Mahdi Rahi (خریدار محصول) –

    تفاوت MC60 با MC60E:
    مدل MC60E از SD و UFS پشتیبانی نمیکنه ولی نسخه بلوتوث 4 رو داره اما MC60 نسخه بلوتوث 3 داره.

  30. هادی –

    سلام خسته نباشید.این ماژول و کلا ماژول های quectel که درسایت شما هستند همگی ریجستر شده هستند از نظر شبکه اینترنت و gps؟و همچنین با سیم کارت های ایرانسل و همراه اول سازگار هستند خیالم راحت باشه؟؟ اخه جایی خوندم شرکت کویکتل محصولاتشو برای ایران تحریم کرده و ریجستر نمیشه و کار نمیکنه

    • Mahdi.h   (خریدار محصول) –

      سلام
      تمام ماژول های موجود در فروشگاه ، در ایران قابل رجیستر شدن هستند و مشکلی ندارند
