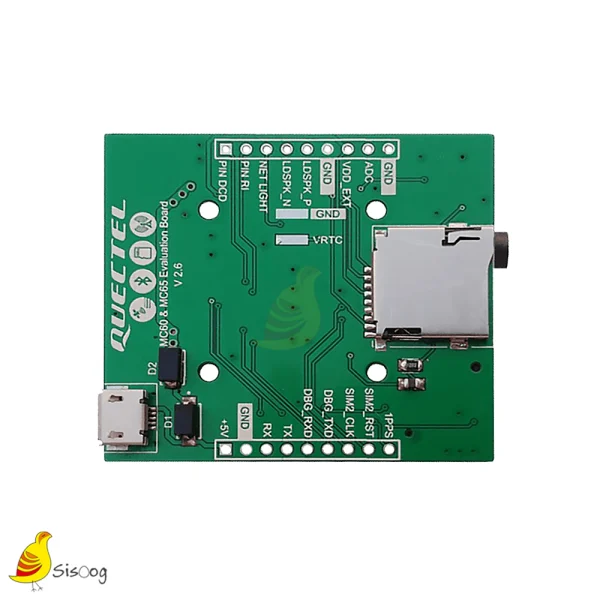

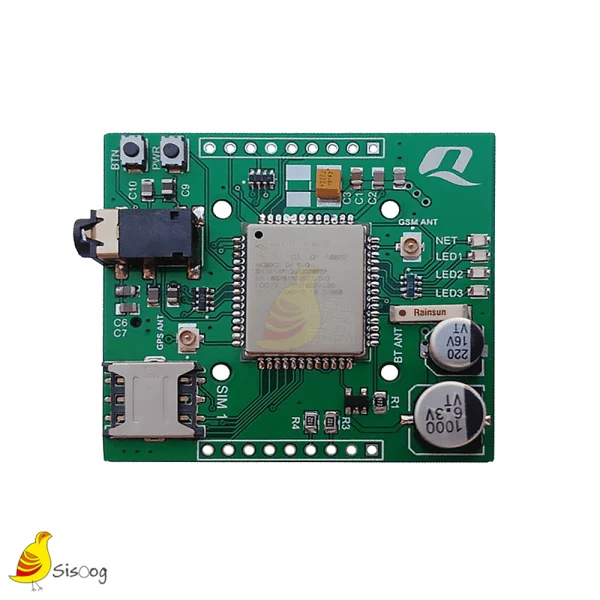

امکانات تعبیه شده در برد توسعه MC60 : -پشتیبانی از 1 سیم کارت -آنتن بلوتوث داخلی -چهار ال ای دی متصل به gpio -چهار gpio قابل استفاده توسط پین هدر -یک کلید متصل به gpio -خروجی سریال اصلی ماژول و سریال دیباگ -جک هدفون با پشتیبانی از میکروفن و اسپیکر -درگاه کارت حافظه -سوکت آنتن gsm و gps خارجی -خروجی پین adc و i2c و 1PPSو VDD_EXT -سوکت تغذیه usb
ماژول mc60، من بهش میگم یک ماژول تمام عیار، چون فقط با استفاده از همین میتونید پروژه‌های متنوع در زمینه IOT رو به راحتی پیاده سازی کنید و امکانات ارتباطی مناسبی هم داشته باشید. توی قسمت اول از این سری مطلب میخواهیم به طور کامل باهاش آشنا بشیم و کاربردهای اون رو بررسی کنیم و یک هدربرد یا برد راه انداز مناسب برای استفاده از اون معرفی کنیم، در قسمت‌های بعدی هم نحوه راه اندازی و برنامه نویسی mc60 و پروژه‌های جالب رو داریم…(خواندن ادامه مطلب)
در این بخش میتونید به همه قسمت‌های آموزش دسترسی پیدا کنید:
11 دیدگاه برای برد توسعه ماژول MC60 Quectel کویکتل
مجید (خریدار محصول)–
با سلام و خسته نباشی
من این ماژول رو تهیه کردم مشکل دارم با اتصال به gps تا به الان چند نمونه آنتن هم تهیه کردم ولی خیلی بد جواب میده و در شرایط خاصی جواب میگیرم
سوالم اینه که راهی برای افزایش حساسیت gps هست یا اصولا از ماژول های جدا جدا استفاده بشه بهتره بنده برای ساخت ردیاب می خواستم استفاده کنم.
با شتکر
Mahdi.h –
سلام
دقت مناسبی داره این ماژول و برای کاربرد شما مناسب هست.
آنتن اکتیو مناسب این برد هست
اگر آنتن پسیو دارید باید مقاومت زیر برد رو دمونتاژ کنید
دقت کنید که آنتن رو به آسمان و در فضای باز (بدون سقف) باشه
امتیاز 5 از 5
amin.goldoust –
برای پروگرام کردن mc60، پروگرامر خاصی نیاز هست یا از همون مبدل ttl استفاده میشه؟
Sisoog Os –
نه نیازی نیست صرفا از همون بستر و نرم افزار مربوطه میتونید پروگرم کنید
و حتی از بستر OTA
Mahdi.h –
سلام. در نسخه جدید این مقاومت به روی برد انتقال داده شده.
منظور مقاومتی R2 مطابق شماتیک است
امتیاز 2 از 5
amirhoseyn4055 (خریدار محصول)–
سلام این ماژول بنده تهیه کردم ولی الان با اردوینو ارتباط برقرار نمی کنه با مبدل ttl ارتباط برقرار می کنه مشکل چیه لطفا راهنمایی کنید
Mahdi.h –
سلام. سطح ولتاژ پایه های آردوینو 5 ولت هست و سطح ولتاژ پایه های سریال ماژول 2.8 ولت هست، به همین دلیل باید از مبدل سطح ولتاژ استفاده کنید برای اتصال به آردوینو.
امتیاز 5 از 5
kaveh mb –
سلام .
از کدوم پورت uart پروگرام میشه ؟ از کدوم پورت با at command میشه ازش استفاده کرد؟
میشه روی pcb جوری گذاشتش که هم بشه مجددا رو pcb اختصاصی پروگرامش کرد (در صورت open cpu ) و هم به یه micro controller دیگه ای متصلش کرد؟( ینی به انتخاب ، از open cpu استفاده کرد و یا at command . و بدون خارج کردن قطعه پروگرامش کرد)
بعد پورت ارتباط با at command قابل تغییر به یک پورت uart دیگه هست؟
مثلا M08R رو در نظربگیرید
Mahdi.h –
سلام. پورت اصلی ماژول به پین های RX , TX روی برد متصل هست که از این طریق هم پروگرام میشه و هم دستورات at رو جواب میده.
پورت debug هم قابل استفاده هست برای ارسال دیتاهای شخصی سازی شده و یا ارتباط از طریق at command
امتیاز 5 از 5
mantaghe2 –
سلام انتن ها هم همراهش هست ؟
thesami –
سلام دوست عزیز
خیر
امتیاز 5 از 5
gurban –
ببی‌زحمت آنتن‌های gps و gsm را هم موجود بکنید. بدون اونها عملا خرید این برد بی‌معنی میشه.
من این ماژول را دارم. مشکل اینه ماژول پروگرام می شود و اما قسمت ril ماژول کار نمی کند. برای مثال پایه های ال ای دی را روشن خاموش می کنم و برنامه را داخل ماژول می ریزم و به درستی کار می کند، اما وقتی می خواهم با کیو نویگیتور اطلاعات ماژول را بخوانم ماژول را نمی شناسد. مشکل از کجاست؟
Sami –
این مشکل از سمت ماژول نیست. به طور کلی زمانی که شما از Open CPU استفاده می کنید، رابط کاربری پیش فرض ماژول و پرفرال های آن هم به Open CPU تغییر می کند. به همین دلیل استفاده از AT Command ها خارجی و همچنین ابزارهایی در این راستا مانند Qnavigator هم دیگر قابل کاربری نیستند. دلیل این موضوع هم برمیگردد به اینکه شما با فلش فریمور کاستوم شده خودتان روی ماژول، عملا فریمور AT Command که به صورت پیش فرض از قبل روی ماژول قرارگرفته بوده را جایگزین می کنید.
امتیاز 5 از 5
بهنام منجزی –
سلام آقای دوستان
من یک ماژول mc20 ecb دارم که در یک برد ردیاب بوده و من میخواستم که فریم ویر این ماژول رو ابدیت کنم ولی در حین دانلود کردن فایل ها خطای مربوط به مبدل USB به سریال رو میده. ناگفته نماند از هشتا فایل حدود چهارتا فایل ارسال میشه و بعد از اون خطا میده.
من توسط نرم افزار q navigator هم نتونستم با این ماژول ارتباط بر قرار کنم . آیا این عدم شناسایی مربوط به ابدیت نشدن فریموویر هست؟
Sami –
سلام.
اگر پیش از این فریموری که روی MC20 بوده یک فریمور بیلد شده از SDK باشه، طبیعی هست که شناخته نشه. اما در صورتی که ماژول با فریمور پیش فرض بوده، اینکه با نرم افزار Qnavigator ارتباط برقرار نمیکنه، ممکن هست مشکل از ارتباط پورت سریال باشه و یا اینکه عملا ماژول آسیب دیده باشه.
امتیاز 5 از 5
نادر –
باسلام و عرض خسته نباشید
این مدل از OPENCPU پشتیبانی میکنه؟
Sami –
سلام و وقت بخیر.
بله پشتیبانی می کند.
امتیاز 5 از 5
حامد –
سلام.
من دنبال یک ماژول gsm هستم و الان سه تا ماژول sim800l و sim800c تهیه کردم ولی به هیچ عنوان در شبکه جوین نمیشن حتی فریم‌ورشون هم عوض کردم و ولتاژهای مختلف از ۴ تا ۵.۵ و آمپر بالا با خازن و بی خازن کلا نتیجه یکی بود ماژول میاد بالا شدت انتن و اسم اوپراتورها همه کلا همه چیز میاره بجز جوین شدن به شبکه که مقدار ۰و۳ برمیگردونه. حالا میخوام کلا از sim ها مهاجرت کنم و برم رو یک ماژول دیگه . نظر شما میخوام بدونم این ماژول واقعا کار میکنه ؟ تست شده ؟ این مشکلات دیگه نداره؟ تا من سفارش بدم؟
Sami –
سلام دوست عزیز
با سیم کارت و اپراتور دیگری هم تست کردید ؟
به صورت معمول شما چنین چالش های مبهمی را با محصولات کویکتل مشاهده نخواهید کرد.
مجید (خریدار محصول) –
با سلام و خسته نباشی
من این ماژول رو تهیه کردم مشکل دارم با اتصال به gps تا به الان چند نمونه آنتن هم تهیه کردم ولی خیلی بد جواب میده و در شرایط خاصی جواب میگیرم
سوالم اینه که راهی برای افزایش حساسیت gps هست یا اصولا از ماژول های جدا جدا استفاده بشه بهتره بنده برای ساخت ردیاب می خواستم استفاده کنم.
با شتکر
Mahdi.h –
سلام
دقت مناسبی داره این ماژول و برای کاربرد شما مناسب هست.
آنتن اکتیو مناسب این برد هست
اگر آنتن پسیو دارید باید مقاومت زیر برد رو دمونتاژ کنید
دقت کنید که آنتن رو به آسمان و در فضای باز (بدون سقف) باشه
amin.goldoust –
برای پروگرام کردن mc60، پروگرامر خاصی نیاز هست یا از همون مبدل ttl استفاده میشه؟
Sisoog Os –
نه نیازی نیست صرفا از همون بستر و نرم افزار مربوطه میتونید پروگرم کنید
و حتی از بستر OTA
Mahdi.h –
سلام. در نسخه جدید این مقاومت به روی برد انتقال داده شده.
منظور مقاومتی R2 مطابق شماتیک است
amirhoseyn4055 (خریدار محصول) –
سلام این ماژول بنده تهیه کردم ولی الان با اردوینو ارتباط برقرار نمی کنه با مبدل ttl ارتباط برقرار می کنه مشکل چیه لطفا راهنمایی کنید
Mahdi.h –
سلام. سطح ولتاژ پایه های آردوینو 5 ولت هست و سطح ولتاژ پایه های سریال ماژول 2.8 ولت هست، به همین دلیل باید از مبدل سطح ولتاژ استفاده کنید برای اتصال به آردوینو.
kaveh mb –
سلام .
از کدوم پورت uart پروگرام میشه ؟ از کدوم پورت با at command میشه ازش استفاده کرد؟
میشه روی pcb جوری گذاشتش که هم بشه مجددا رو pcb اختصاصی پروگرامش کرد (در صورت open cpu ) و هم به یه micro controller دیگه ای متصلش کرد؟( ینی به انتخاب ، از open cpu استفاده کرد و یا at command . و بدون خارج کردن قطعه پروگرامش کرد)
بعد پورت ارتباط با at command قابل تغییر به یک پورت uart دیگه هست؟
مثلا M08R رو در نظربگیرید
Mahdi.h –
سلام. پورت اصلی ماژول به پین های RX , TX روی برد متصل هست که از این طریق هم پروگرام میشه و هم دستورات at رو جواب میده.
پورت debug هم قابل استفاده هست برای ارسال دیتاهای شخصی سازی شده و یا ارتباط از طریق at command
mantaghe2 –
سلام انتن ها هم همراهش هست ؟
thesami –
سلام دوست عزیز
خیر
gurban –
ببی‌زحمت آنتن‌های gps و gsm را هم موجود بکنید. بدون اونها عملا خرید این برد بی‌معنی میشه.
thesami –
از لینک هایی که در ادامه قرار داده شده اند می توانید آنتن های مورد نیاز را تهیه کنید :
آنتن GPS اکتیو :
https://arvidtek.com/product/%d8%a2%d9%86%d8%aa%d9%86-gpsbdglonass-%d8%a7%da%a9%d8%aa%db%8c%d9%88-%d9%85%d8%af%d9%84-at0187-%d8%a8%d8%a7-%d8%a7%d8%a8%d8%b9%d8%a7%d8%af-25258/
آنتن GSM/LTE با رابط UFL :
https://arvidtek.com/product/%d8%a2%d9%86%d8%aa%d9%86-lte-ufl-%d8%b3%d8%a7%d9%86%db%8c-%d9%88%db%8c-%d9%85%d8%af%d9%84-swf001/
سعید –
من این ماژول را دارم. مشکل اینه ماژول پروگرام می شود و اما قسمت ril ماژول کار نمی کند. برای مثال پایه های ال ای دی را روشن خاموش می کنم و برنامه را داخل ماژول می ریزم و به درستی کار می کند، اما وقتی می خواهم با کیو نویگیتور اطلاعات ماژول را بخوانم ماژول را نمی شناسد. مشکل از کجاست؟
Sami –
این مشکل از سمت ماژول نیست. به طور کلی زمانی که شما از Open CPU استفاده می کنید، رابط کاربری پیش فرض ماژول و پرفرال های آن هم به Open CPU تغییر می کند. به همین دلیل استفاده از AT Command ها خارجی و همچنین ابزارهایی در این راستا مانند Qnavigator هم دیگر قابل کاربری نیستند. دلیل این موضوع هم برمیگردد به اینکه شما با فلش فریمور کاستوم شده خودتان روی ماژول، عملا فریمور AT Command که به صورت پیش فرض از قبل روی ماژول قرارگرفته بوده را جایگزین می کنید.
بهنام منجزی –
سلام آقای دوستان
من یک ماژول mc20 ecb دارم که در یک برد ردیاب بوده و من میخواستم که فریم ویر این ماژول رو ابدیت کنم ولی در حین دانلود کردن فایل ها خطای مربوط به مبدل USB به سریال رو میده. ناگفته نماند از هشتا فایل حدود چهارتا فایل ارسال میشه و بعد از اون خطا میده.
من توسط نرم افزار q navigator هم نتونستم با این ماژول ارتباط بر قرار کنم . آیا این عدم شناسایی مربوط به ابدیت نشدن فریموویر هست؟
Sami –
سلام.
اگر پیش از این فریموری که روی MC20 بوده یک فریمور بیلد شده از SDK باشه، طبیعی هست که شناخته نشه. اما در صورتی که ماژول با فریمور پیش فرض بوده، اینکه با نرم افزار Qnavigator ارتباط برقرار نمیکنه، ممکن هست مشکل از ارتباط پورت سریال باشه و یا اینکه عملا ماژول آسیب دیده باشه.
نادر –
باسلام و عرض خسته نباشید
این مدل از OPENCPU پشتیبانی میکنه؟
Sami –
سلام و وقت بخیر.
بله پشتیبانی می کند.
حامد –
سلام.
من دنبال یک ماژول gsm هستم و الان سه تا ماژول sim800l و sim800c تهیه کردم ولی به هیچ عنوان در شبکه جوین نمیشن حتی فریم‌ورشون هم عوض کردم و ولتاژهای مختلف از ۴ تا ۵.۵ و آمپر بالا با خازن و بی خازن کلا نتیجه یکی بود ماژول میاد بالا شدت انتن و اسم اوپراتورها همه کلا همه چیز میاره بجز جوین شدن به شبکه که مقدار ۰و۳ برمیگردونه. حالا میخوام کلا از sim ها مهاجرت کنم و برم رو یک ماژول دیگه . نظر شما میخوام بدونم این ماژول واقعا کار میکنه ؟ تست شده ؟ این مشکلات دیگه نداره؟ تا من سفارش بدم؟
Sami –
سلام دوست عزیز
با سیم کارت و اپراتور دیگری هم تست کردید ؟
به صورت معمول شما چنین چالش های مبهمی را با محصولات کویکتل مشاهده نخواهید کرد.
