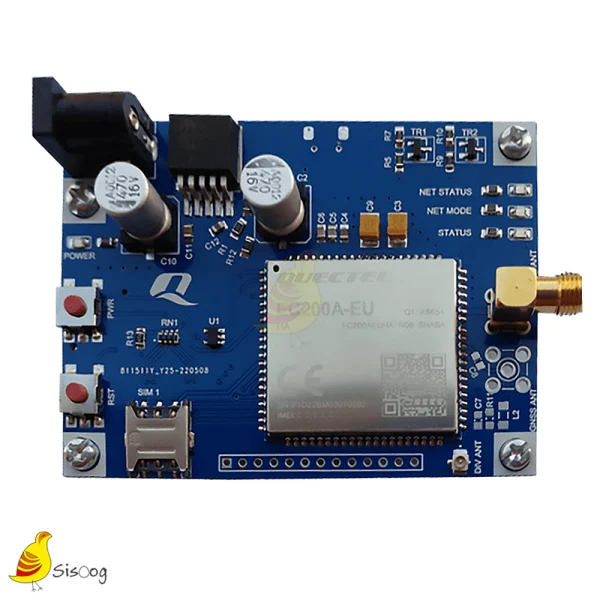

برد ارزیابی ماژول EC200A Quectel کویکتل

3 reviews for برد ارزیابی ماژول EC200A Quectel کویکتل

1.

   Homayoun – ۱۳/۰۶/۱۴۰۱

   با سلام
   من این مدل برد توسعه رو تهیه کردم و میخوام در کنار برد آردوینو ازش استفاده کنم. اما هیچ منبع و مرجعی برای پیداکردن نحوه ارتباط با برد آردوینو نتونستم پیدا کنم. لطفا منو راهنمایی کنید.

   •

     Sisoog Os – ۱۳/۰۶/۱۴۰۱

     سلام دوست عزیز
     ارتباط با آردوینو از بستر سریال انجام میشه توسط AT command که داکیومنت های اون موجود هست

     •

       Homayoun – ۱۳/۰۶/۱۴۰۱

       وقتتون بخیر باشه
       من تلاش کردم از طریق پین های RX و TX روی برد توسعه و پورت سریال آردوینو ارتباط برقرار کنم و برای تست برد و نحوه ارتباطاتم از دستور ATI استفاده کردم اما برروی Serial Monitor آردوینو خروجی دریافت نکردم.

       بعد از روشن کردن برد توسعه و فشار دادن دکمه PWR:
       LEDها نشون میدن که در شبکه رجیستر شده و در وضعیت Idle است.

       #include

       SoftwareSerial Quectel(2, 3);

       void setup() {

       Serial.begin(9600);
       Quectel.begin(9600);
       }

       void loop() {
       Quectel.write(“AT\r\n”);
       Serial.println(“Command Sent!”);
       delay(10);

       while (Quectel.available()) {
       Serial.write(Quectel.read());
       Serial.println(Quectel.read());
       delay(500);
       }

       while (true) {
       while (Quectel.available()) {
       Serial.write(Quectel.read());
       Serial.println(Quectel.read());
       delay(500);
       }
       }
       }

       با تشکر.

       •

         Mahdi.h   – ۱۳/۰۶/۱۴۰۱

         سطح منطق ماژول 1.8 ولت میباشد که قادر به ارتباط با آردوینو با سطح منطق 5 ولت نیست. لازم هست که از مبدل سطح ولتاژ استفاده کنید

         •

           Homayoun – ۱۳/۰۶/۱۴۰۱

           سلام دوست عزیز
           ممنون از پاسختون

           درست میفرمایید در داکیومنت ها این مورد رو دیدم ولی توجه نکردم.
           ازونجایی که من آردوینو مینی پرو 3.3 ولت استفاده میکنم و مبدل های سطح ولتاژ منطقی روی لینک معرفی شده 5-3.3 هستند. و تازه اگر هم از مینی پرو 5 ولت استفاده میکردم باز هم باید از یک مدار مبدل کاهنده استفاده کنم. تصدیق میفرمایید؟

         •

           Mahdi.h   – ۱۴/۰۶/۱۴۰۱

           به طور کلی باید سطح منطق یکی بشه. به طور مثال آیسی GTL2003PW و TXS0108E که داخل لینک هم بودند مناسب کار شما هستند. مبدل های سطح ولتاژ معمولا دو پین high voltage و low voltage دارند که رفرنس ولتاژ های دو طرف هستند و محدود به مثلا ولتاژ 3.3 نیستند

2.

   امتیاز 5 از 5

   طاهره – ۲۷/۰۱/۱۴۰۲

   سلام
   من شنیدم که شرکت کویتکل قراره به زودی بسیاری از ماژول هاش را برای سیمکارت های ایران غیرفعال کنه. آیا این ماژول هم شامل این تحریم میشه؟

3.

   امتیاز 5 از 5

   سارا – ۰۵/۰۲/۱۴۰۲

   سلام، این این ماژول قابلیت برنامه نویسی Open Quec داره و آیا SDK اون در دسترس هست؟

   •

     Mahdi.h   – ۱۲/۰۲/۱۴۰۲

     سلام
     نسخه ای از این ماژول دارای قابلیت QuecOpen به همراه سیستم عامل OpenWRT هست برای اطلاعات بیشتر این مطلب رو مطالعه کنید.
