برد ارزیابی LC29T کویکتل با پشتیبانی از GNSS

Name: برد ارزیابی LC29T کویکتل با پشتیبانی از GNSS
Brand: EICUT
SKU: AT0803
Rating: 5.00 (1 reviews)

امتیاز 5.00 از 5 امتیاز 1 مشتری

(دیدگاه کاربر 1)

‌‎برد ارزیابی LC29T چندسیستمی با پشتیبانی همزمان از GPS، GLONASS، BDS، Galileo و QZSS، مجهز به AGNSS یکپارچه، قابلیت زمان‌بندی تک‌ماهواره‌ای و حالت نگهداری خودکار موقعیت

شناسه محصول: AT0803 دسته: Evaluation board برند: EICUT

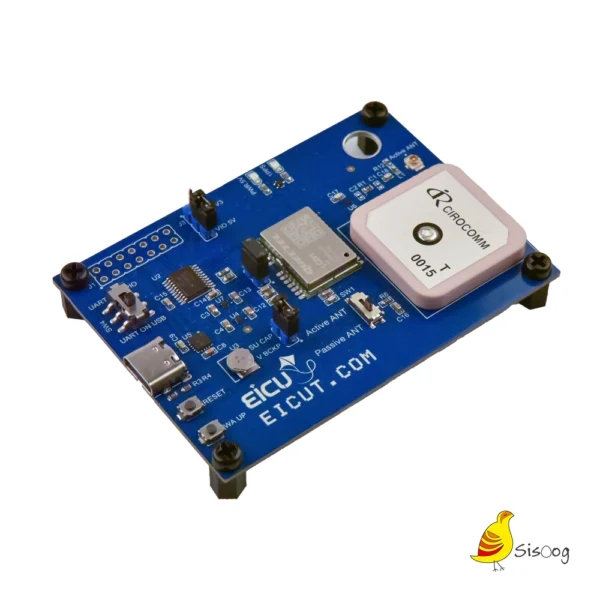

معرفی برد ارزیابی LC29T کویکتل

ماژول LC29T(AA) شرکت کویکتل یک ماژول پیشرفته زمان‌بندی GNSS چندسیستمی با دقت بالا است که برای کاربردهای نیازمند زمان‌بندی دقیق و یکپارچگی بالا در سراسر جهان طراحی شده. این ماژول به طور همزمان سیگنال‌های باند L1 از چندین سیستم ناوبری ماهواره‌ای شامل GPS، BDS، GLONASS، Galileo و QZSS را دریافت و ردیابی می‌کند. قابلیت زمان‌بندی این ماژول حتی با ردیابی تنها یک ماهواره حفظ می‌شود. ویژگی AGNSS یکپارچه، زمان اکتساب سیگنال را کاهش می‌دهد و پالس PPS دقیق و پایداری تولید می‌کند. همچنین خروجی ۱۰ مگاهرتز برای همگام‌سازی ارائه می‌دهد. این ماژول ایده‌آل برای کاربردهایی مانند شبکه‌های هوشمند، مراکز داده، اتوماسیون صنعتی و LoRa است.

ماژول LC29T(AA) با اندازه فوق‌العاده کوچک، حساسیت بالا و قابلیت ضدجمینگ، گزینه‌ای عالی برای پروژه‌های نیازمند زمان‌بندی نانوثانیه‌ای محسوب می‌شود. چیپ داخلی آن مطابق با استاندارد AEC-Q100 است و تولید تحت کنترل دقیق کیفیت انجام می‌شود.

مشخصات

پارامتر	مقدار / توضیح
ابعاد ماژول	۱۲.۲ × ۱۶.۰ × ۳.۱ میلی‌متر
وزن	تقریباً ۱.۱ گرم
دمای کاری	-۴۰ °C تا ۸۵ °C
دمای ذخیره‌سازی	-۴۰ °C تا ۹۰ °C
سیستم‌های پشتیبانی‌شده	GPS L1 C/A، BDS B1I، GLONASS L1، Galileo E1، QZSS L1 C/A
سیستم‌های پیش‌فرض	GPS + BDS + Galileo + QZSS + GLONASS
تعداد کانال‌های ردیابی	۸۰ کانال
تعداد GNSS همزمان	۴ + QZSS
دقت موقعیت افقی (خودکار)	۱.۱ متر (CEP ۵۰%)
دقت زمان‌بندی	کمتر از ۶ نانوثانیه (۱σ)
TTFF (با AGNSS)	Warm Start: ۱.۶ s
TTFF (بدون AGNSS)	Cold Start: ۳۵ s، Warm Start: ۲۴ s، Hot Start: ۲ s
Acquisition Sensitivity	-۱۴۵ dBm
Tracking Sensitivity	-۱۶۱ dBm
Re-acquisition Sensitivity	-۱۵۴ dBm
زمان‌بندی تک‌ماهواره‌ای	دارد
AGNSS یکپارچه	دارد
خروجی پالس زمانی	Frequency: 10 MHz ± 0.05ppm Jitter: 6 ns
حالت نگهداری موقعیت خودکار	دارد
ضدجمینگ	دارد (آنالوگ و دیجیتال)
رابط UART	قابل تنظیم ۱۱۵۲۰۰–۹۲۱۶۰۰ bps (پیش‌فرض ۱۱۵۲۰۰ bps)
پروتکل	NMEA 0183 V4.11
نرخ به‌روزرسانی	۱Hz (پیش‌فرض)، تا ۱۰Hz
آنتن	فعال (خارجی یا داخلی از طریق VDD_RF)
ولتاژ تغذیه	۳.۰–۳.۶ (معمولی ۳.۳V )
مصرف جریان (Acquisition)	۲۲۲ mA
مصرف جریان (Tracking)	۲۳۲ mA
حالت Backup	۵۵ μA
گواهینامه‌ها	RoHS، CE*، AEC-Q100

مستندات فنی برد ارزیابی LC29T کویکتل را مشاهده کنید.

دانلود

Quectel LC29TAA GNSS Specification

ابعاد ماژول	۱۲.۲ × ۱۶.۰ × ۳.۱ میلی‌متر
وزن	تقریباً ۱.۱ گرم
دمای ذخیره‌سازی	-۴۰ °C تا ۹۰ °C
سیستم‌های پشتیبانی‌شده	GPS L1 C/A- BDS B1I- GLONASS L1- Galileo E1- QZSS L1 C/A
سیستم‌های پیش‌فرض	GPS + BDS + Galileo + QZSS + GLONASS
تعداد کانال‌های ردیابی	۸۰ کانال
تعداد GNSS همزمان	۴ + QZSS
دقت موقعیت افقی (خودکار)	۱.۱ متر (CEP ۵۰%)
دقت زمان‌بندی	کمتر از ۶ نانوثانیه (۱σ)
TTFF (با AGNSS)	Warm Start: ۱.۶ s
TTFF (بدون AGNSS)	Cold Start: ۳۵ s- Warm Start: ۲۴ s- Hot Start: ۲ s
Acquisition Sensitivity	-۱۴۵ dBm
Tracking Sensitivity	-۱۶۱ dBm
Re-acquisition Sensitivity	-۱۵۴ dBm
زمان‌بندی تک‌ماهواره‌ای	دارد
AGNSS یکپارچه	دارد
خروجی پالس زمانی	Frequency: 10 MHz ± 0.05ppm-Jitter: 6 ns
حالت نگهداری موقعیت خودکار	دارد
ضدجمینگ	دارد (آنالوگ و دیجیتال)
رابط UART	قابل تنظیم ۱۱۵۲۰۰–۹۲۱۶۰۰ bps (پیش‌فرض ۱۱۵۲۰۰ bps)
پروتکل	NMEA 0183 V4.11
نرخ به‌روزرسانی	۱Hz (پیش‌فرض)، تا ۱۰Hz
آنتن	فعال (خارجی یا داخلی از طریق VDD_RF)
ولتاژ تغذیه	۳.۰–۳.۶ (معمولی ۳.۳V )
مصرف جریان (Acquisition)	۲۲۲ mA
مصرف جریان (Tracking)	۲۳۲ mA
حالت Backup	۵۵ μA
گواهینامه‌ها	RoHS، CE*، AEC-Q100

1 دیدگاه برای برد ارزیابی LC29T کویکتل با پشتیبانی از GNSS

نمره 5 از 5

Mahdi Rahi – 08/01/1405

سلام
من قبلا از UBLOX: NEO-M9N استفاده میکردم و الان قیمتی حدود 3 میلیون داره و الان این مدلی که شما معرفی کردید رو دیدم و در توضیحات اوانایی های زیادی داره.
سوال: هر دو شرکت ublox و quectel قابلیت های زیادی در اسنادشون مینویسن، آیا این مدل lc29H که شما در فروشگاه دارید ، در عمل همتراز یا بهتر از UBLOX: NEO-M9N عمل میکنه؟
برای تولیدات جدید بررسی میکنم و ممنون میشم راهنمایی کنید.
