برد آموزشی M66 IOT پشتیبانی از Open CPU

6,440,000 تومان

‌برد توسعه M66 با GSM/GPRS، بلوتوث، نمایشگر، صدا، باتری، شارژ خورشیدی MPPT، واچ‌داگ و I/O های فراوان

موجود در انبار

شناسه محصول: AT0773 دسته: Evaluation board برند: EICUT

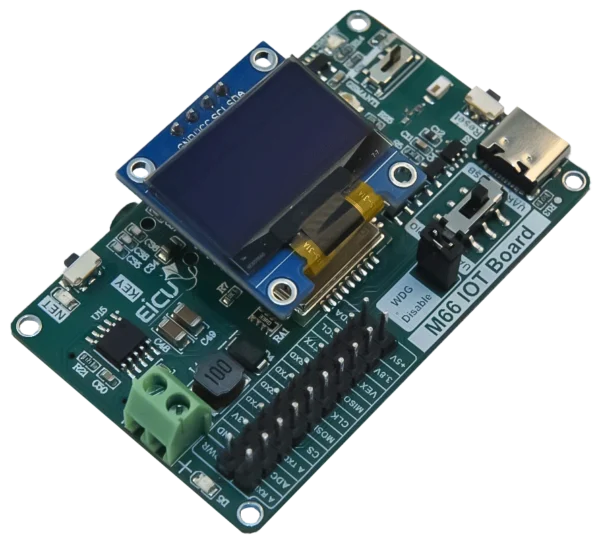

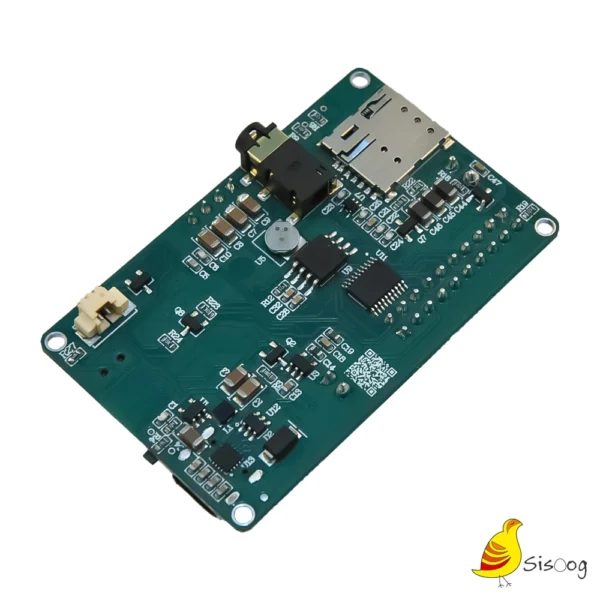

معرفی برد آموزشی M66 Open CPU IoT DB

برد آموزشی M66 Open CPU برای اینترنت اشیاء یک پلتفرم بهینه‌سازی‌شده برای کاربردهای اینترنت اشیاء است که مجموعه‌ای گسترده از ویژگی‌ها را ارائه می‌دهد تا شروع کار در حوزه اینترنت اشیا IoT را ساده و بدون دردسر کند. این برد همچنین با ادغام شارژر خورشیدی MPPT از راه‌حل‌های مبتنی بر انرژی خورشیدی پشتیبانی می‌کند و برای طیف گسترده‌ای از موارد کاربرد مناسب است. مانند بیشتر بردهای ساخت EICUT، یک مبدل USB‑به‑سریال داخلی برای دیباگ و برنامه‌ریزی راحت نیز در آن تعبیه شده است.

ویژگی‌های برد M66 DB

آنتن بلوتوث داخلی
سنسور دما و رطوبت
سنسور نور محیط
سنسور شتاب‌سنج (Accelerometer)
شارژر باتری Li-Po همراه با LED نمایش وضعیت شارژ
مدار شارژ خورشیدی با قابلیت MPPT
واچ‌داگ خارجی
پشتیبانی از نمایشگر OLED
کانکتور باتری
ورودی میکروفون و خروجی اسپیکر
Level Shifter برای تمامی پایه‌های I/O
حافظه فلش W25Q64

مشخصات ماژول M66

دسته‌بندی	پارامتر	مقدار / توضیحات
باند فرکانسی	Quad-band	850 / 900 / 1800 / 1900 MHz
داده (Data)	GPRS Class 12	حداکثر 85.6 kbps دانلود حداکثر 85.6 kbps آپلود
	Coding Schemes	CS 1, 2, 3, 4
	USSD Mode	حالت Non-transparent
SMS	نوع پیام	Point-to-point (MO و MT) Cell Broadcast
SMS	فرمت SMS	Text و PDU Mode
صوت (Voice)	کدک‌های صوتی	Half Rate (HR) Full Rate (FR) Enhanced Full Rate (EFR) Adaptive Multi-Rate (AMR)
صوت (Voice)	پردازش اکو	Echo Cancellation Echo Suppression Noise Reduction
رابط‌ها (Interfaces)	(U)SIM	3.0V / 1.8V
	UART	× 3
	کانال صوتی آنالوگ	2 خروجی + 1 ورودی
	پد آنتن	× 2 (GSM + Bluetooth)
Bluetooth		BT 3.0 Profiles: SPP, HFP
سایر رابط‌ها	PCM	× 1
	RTC	× 1
	ADC	× 1
ویژگی‌های پیشرفته	Supported	eCall، تشخیص Jamming، DTMF، پخش و ضبط صدا، QuecFOTA™، QuecCell، QuecLocator، QuecFile، OpenCPU™، RIL برای Android، MUX، Bluetooth
ویژگی‌های الکتریکی	توان خروجی	Class 4 (2W @ 850/900 MHz) Class 1 (1W @ 1800/1900 MHz)
	مصرف توان	1.3 mA @ DRX=5 1.2 mA @ DRX=9
	ولتاژ تغذیه	3.3V ~ 4.6V (معمولاً 4.0V)
ویژگی‌های نرم‌افزاری	Bluetooth	BT 3.0
ویژگی‌های نرم‌افزاری	پروتکل‌ها	TCP / UDP / PPP / FTP / HTTP / SMTP / CMUX / SSL
مشخصات عمومی	GPRS Multi-slot Class	Class 12
	GPRS Station Class	Class B
	بازه دمایی	-40 °C تا +85 °C
	ابعاد	17.7 × 15.8 × 2.3 mm
	پکیج / وزن	LCC Package حدود 1.3 گرم
استانداردها		RoHS CE / UCRF (اروپا) DoC (روسیه) Anatel (برزیل) ICASA (آفریقای جنوبی)

مستندات فنی برد آموزشی M66 Open CPU IoT DB را مشاهده کنید.

دانلود

باند فرکانسی - Quad-band	850 / 900 / 1800 / 1900 MHz
(Data) - GPRS Class 12	حداکثر 85.6 kbps دانلود \حداکثر 85.6 kbps آپلود
(Data) - Coding Schemes	CS 1, 2, 3, 4
(Data) USSD Mode	حالت Non-transparent
SMS - نوع پیام	Point-to-point (MO و MT) \Cell Broadcast
SMS - فرمت SMS	Text و PDU Mode
(Voice) - کدک‌های ی	Half Rate (HR) \Full Rate (FR) \Enhanced Full Rate (EFR) \Adaptive Multi-Rate (AMR)
(Voice) - پردازش اکو	Echo Cancellation \Echo Suppression \Noise Reduction
(U)SIM	3.0V / 1.8V
UART	× 3
کانالآنالوگ	2 خروجی + 1 ورودی
پد آنتن	× 2 (GSM + Bluetooth)
سایر PCM	× 1
سایر RTC	× 1
سایر ADC	× 1
- Supported	eCall، تشخیص Jamming، DTMF، پخش و ضبط صدا، QuecFOTA™، QuecCell، QuecLocator، QuecFile، OpenCPU™، RIL برای Android، MUX، Bluetooth
- توان خروجی	Class 4 (2W @ 850/900 MHz) \Class 1 (1W @ 1800/1900 MHz)
مصرف توان	1.3 mA @ DRX=5 \1.2 mA @ DRX=9
ولتاژ تغذیه	3.3V ~ 4.6V (معمولاً 4.0V)
- Bluetooth	BT 3.0
- پروتکل‌ها	TCP / UDP / PPP / FTP / HTTP / SMTP / CMUX / SSL
مشخصات عمومی - GPRS Multi-slot Class	Class 12
مشخصات عمومی - GPRS Station Class	Class B
مشخصات عمومی - بازه دمایی	-40 °C تا +85 °C
مشخصات عمومی ابعاد	17.7 × 15.8 × 2.3 mm
مشخصات عمومی - پکیج / وزن	LCC Package \حدود 1.3 گرم
استانداردها -	RoHS \CE / UCRF (اروپا) \DoC (روسیه) \Anatel (برزیل) \ICASA (آفریقای جنوبی)
