مودم 4G CAT4 سری Nexus پشتیبانی از پورت اترنت 10/100M

5,120,000 تومان

مودم قابل برنامه ریزی با سرعت دانلود 150Mbps و آپلود 50Mbps

در انبار موجود نمی باشد

شناسه محصول: AT0780 دسته: Development board برند: EICUT

معرفی مودم NEXUS بر پایه EC200A

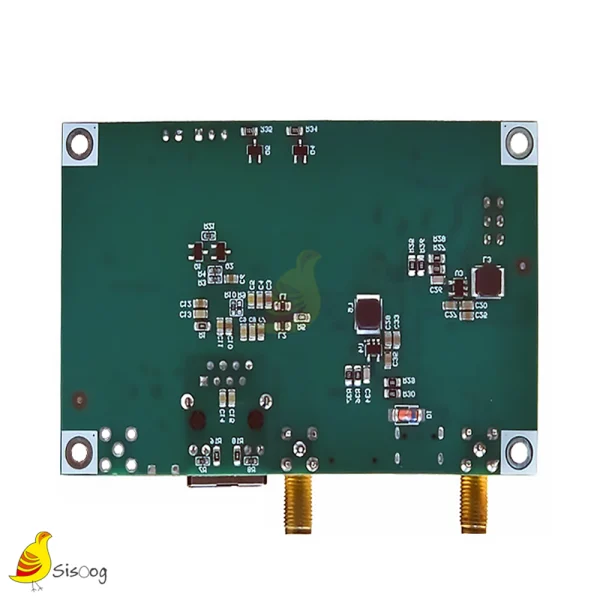

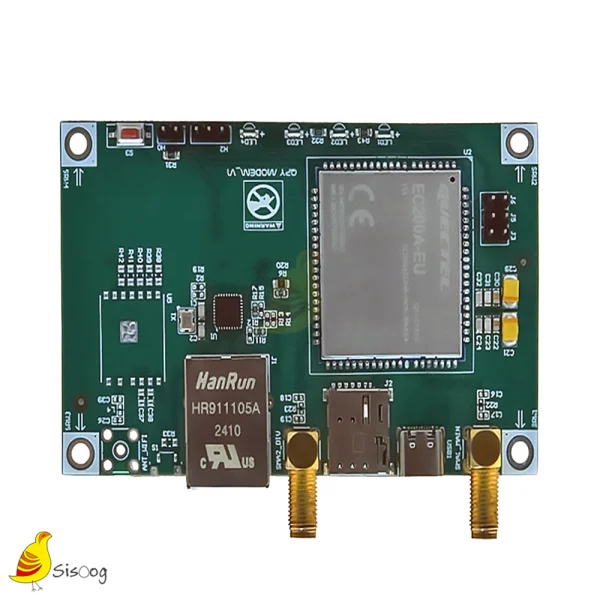

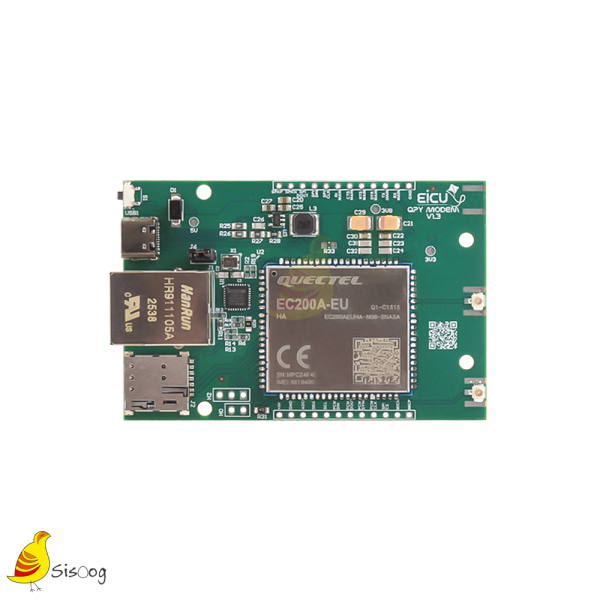

برد مودم Nexus CAT4 – 1 Lan یک مودم بسیار اقتصادی با قابلیت شخضی سازی است. ماژول‌های ارتباط بی‌سیم سری EC200A با پشتیبانی از LTE Cat 1 و LTE Cat 4 هستند. این برد ارزابی دارای کانکتور های مختلفی همچون LAN, SD CARD, SMA و پین های مختلف است که توسعه را آسان می‌کند. توسعه‌دهندگان تنها به یک کابل USB Type-C نیاز دارند تا به‌سادگی از این برد استفاده کنند.

ویژگی های بارز مودم

عملکرد سلولی: LTE Cat 4 — تا 150 مگابیت بر ثانیه دانلود / 50 مگابیت بر ثانیه آپلود (3GPP Rel.9). سازگار با عقب با UMTS/HSPA+ و GSM/GPRS/EDGE برای پوشش جهانی گسترده
نسخه‌های جهانی: در نسخه‌های باند CN / EU / AU موجود برای هماهنگی با نقشه‌های فرکانسی منطقه‌ای.
سازگاری سخت‌افزاری: فرم‌فکتور یکپارچه و جمع‌وجور، سازگار با خانواده‌های Quectel EC25/EC21/EC20-CE/EG25-G/EC200U و UC200T برای مهاجرت آسان و استفاده مجدد از طراحی.
پشتیبانی MIMO: افزایش توان عملیاتی و قابلیت اطمینان لینک برای برنامه‌های داده‌ای پرتقاضا.
طراحی مقاوم: بدنه با حک لیزری — اتلاف حرارت بهتر، لیبل بادوام و پرداخت فلزی با کیفیت مناسب استفاده صنعتی.
به‌روزرسانی‌های بی‌سیم: پشتیبانی از Delta Firmware OTA (DFOTA) برای ارتقاهای میدانی کارآمد.

ویژگی‌های توسعه‌دهنده

کاهش بار CPU میزبان و ساده‌سازی استقرار.
درایورهای استاندارد میزبان: درایورهای سریال USB برای Windows 7/8/8.1/10، لینوکس و اندروید در دسترس.
پشتیبانی پروتکل غنی: پروتکل‌های اینترنتی داخلی و رابط‌های استاندارد صنعتی برای یکپارچه‌سازی آسان با سرویس‌های ابری و شبکه‌های محلی.

مشخصات فنی ماژول EC200A

دسته‌بندی	پارامتر	مقدار (EC200A-EU)
عمومی	منطقه / اپراتور	اروپا، آسیا-اقیانوسیه
عمومی	ابعاد (میلی‌متر)	29.0 × 32.0 × 2.4
بازه دمایی	دمای کاری	-35 °C تا +75 °C
بازه دمایی	دمای گسترده	-40 °C تا +85 °C
باندهای فرکانسی	LTE-FDD	B1 / B3 / B5 / B7 / B8 / B20 / B28
	LTE-TDD	B38 / B40 / B41
	WCDMA	B1 / B5 / B8
	GSM/EDGE	B3 / B8
GNSS	–	–
گواهینامه‌ها	رگولاتوری	Europe: CE / UKCA / RCM
گواهینامه‌ها	سایر	WHQL
نرخ داده	LTE-FDD	150 (DL) / 50 (UL) Mbps
	LTE-TDD	130 (DL) / 30 (UL) Mbps
	DC-HSPA+	21 (DL) / 5.76 (UL) Mbps
	WCDMA	384 / 384 kbps
	EDGE	236.8 / 236.8 kbps
	GPRS	85.6 / 85.6 kbps
رابط‌ها (Interfaces)	(U)SIM	× 1
	UART	× 3 (اصلی، دیباگ، کمکی)
	USB 2.0	× 1
	Digital Audio (PCM)	× 1
	NET_STATUS	× 1
	NET_MODE	× 1
	ADC	× 2
	SDIO	× 2 (برای SD Card / Wi-Fi)
	RESET_N	× 1
	PWRKEY	× 1
	RGMII / RMII	× 1
	Audio آنالوگ	× 1 (Mic & Headset)
	SPI	× 1
	I2C	× 1
	آنتن‌ها	× 2 (Primary + Rx Diversity)
صوت (Voice)	کدک‌ها	HR / FR / EFR / AMR / AMR-WB
	الگوریتم اکو	Echo Cancellation / Noise Suppression
	قابلیت‌ها	Digital Voice / VoLTE
ویژگی‌های پیشرفته	DTMF	●
	DFOTA	●
	Audio Playback / Record	●
	QuecLocator®	●
	QuecFile®	●
	SIM Detection	●
پروتکل‌ها	–	TCP / UDP / PPP / NTP / NITZ / FTP / HTTP / PING / CMUX / HTTPS / FTPS / SSL / FILE / MQTT / MMS / SMTP / SMTPS
درایورها	RIL	Android 4.x – 11.x
	USB Serial	Windows 7/8/8.1/10 Linux 2.6 – 5.14 Android 4.x – 11.x
	USB RNDIS	Windows 7/8/8.1/10 Linux 2.6 – 5.14
	USB ECM	Linux 2.6 – 5.14
ویژگی‌های الکتریکی	ولتاژ تغذیه	3.4 – 4.5 V (معمولاً 3.8 V)
ویژگی‌های الکتریکی	مصرف توان	10 µA @ خاموش 1.8 mA @ LTE Sleep (PF=128) 1.2 mA @ LTE Sleep (PF=256) 24 mA @ Idle

کاربرد ها

روترها و RTU های صنعتی
کش لس و استندهای فروشگاهی
مکان یابی و تلماتیک ناوگان
سیستم های نظارت تصویری و دوربین های مدار بسته ( استقرار در باکس DVR)
تابلوهای دیجیتال و تله‌متری از راه دور
تجهیزات IOT

عمومی - منطقه / اپراتور	اروپا، آسیا-اقیانوسیه
عمومی ابعاد (میلی‌متر)	29.0 × 32.0 × 2.4
بازه دمایی	-35 °C تا +75 °C
بازه دمایی - دمای گسترده	-40 °C تا +85 °C
باندهای فرکانسی - LTE-FDD	B1 / B3 / B5 / B7 / B8 / B20 / B28
باندهای فرکانسی - LTE-TDD	B38 / B40 / B41
باندهای فرکانسی - WCDMA	B1 / B5 / B8
باندهای فرکانسی - GSM/EDGE	B3 / B8
گواهینامه‌ها - رگولاتوری	Europe: CE / UKCA / RCM
گواهینامه‌ها - سایر	WHQL
نرخ LTE-FDD	150 (DL) / 50 (UL) Mbps
نرخ LTE-TDD	130 (DL) / 30 (UL) Mbps
نرخ DC-HSPA+	21 (DL) / 5.76 (UL) Mbps
نرخ WCDMA	384 / 384 kbps
نرخ EDGE	236.8 / 236.8 kbps
نرخ GPRS	85.6 / 85.6 kbps
(U)SIM	× 1
UART	× 3 (اصلی، دیباگ، کمکی)
USB 2.0	× 1
Digital Audio (PCM)	× 1
NET_STATUS	× 1
NET_MODE	× 1
ADC	× 2
SDIO	× 2 (برای SD Card / Wi-Fi)
RESET_N	× 1
PWRKEY	× 1
RGMII / RMII	× 1
Audio آنالوگ	× 1 (Mic & Headset)
SPI	× 1
I2C	× 1
آنتن‌ها	× 2 (Primary + Rx Diversity)
(Voice) - کدک‌ها	HR / FR / EFR / AMR / AMR-WB
(Voice) - الگوریتم اکو	Echo Cancellation / Noise Suppression
(Voice) - قابلیت‌ها	Digital Voice / VoLTE
پروتکل‌ها	TCP / UDP / PPP / NTP / NITZ / FTP / HTTP / PING / CMUX / HTTPS / FTPS / SSL / FILE / MQTT / MMS / SMTP / SMTPS
درایورها - RIL	Android 4.x – 11.x
درایورها - USB Serial	Windows 7/8/8.1/10 \Linux 2.6 – 5.14 \Android 4.x – 11.x
درایورها - USB RNDIS	Windows 7/8/8.1/10 \Linux 2.6 – 5.14
درایورها - USB ECM	Linux 2.6 – 5.14
ولتاژ تغذیه	3.4 – 4.5 V (معمولاً 3.8 V)
مصرف توان	10 µA @ خاموش \1.8 mA @ LTE Sleep (PF=128) \1.2 mA @ LTE Sleep (PF=256) \24 mA @ Idle
