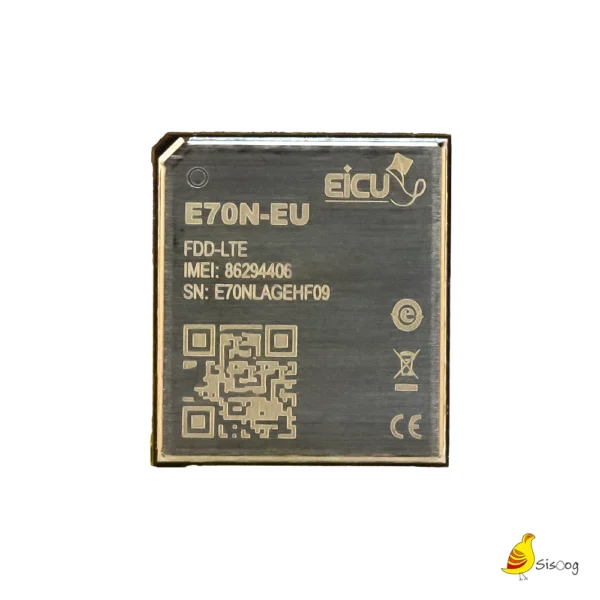

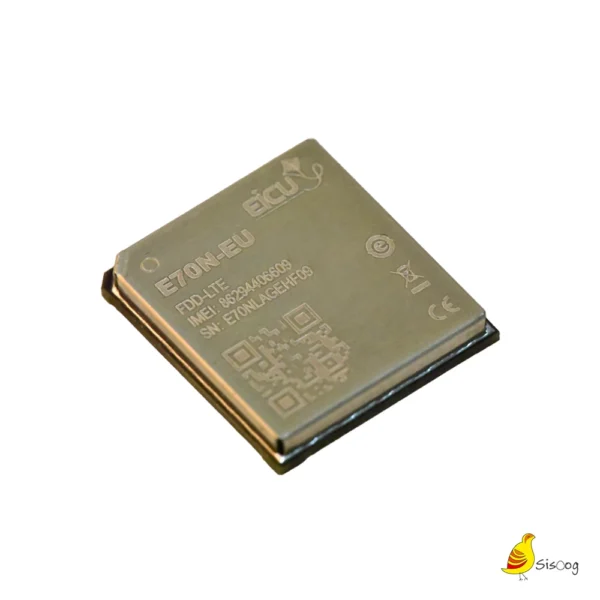

ماژول E70N-EU برند EICUT یک ماژول ارتباطی سلولار کممصرف و مقرونبهصرفه برای پروژههای اینترنت اشیاء (IoT) و ارتباط ماشینبهماشین (M2M) است که با پشتیبانی از LTE Cat 1 bis، اتصال پایدار و قابل اعتماد را در کاربردهای صنعتی و تجاری فراهم میکند. این ماژول مبتنی بر چیپست ASR1605 طراحی شده و با فرمفکتور فشرده LGA، گزینهای مناسب برای تجهیزاتی است که نیاز به ابعاد کوچک، مصرف انرژی پایین و عملکرد پایدار دارند.
ویژگیهای کلیدی
اتصال سلولار: LTE Cat 1 bis (FDD و TDD)
اسکن Wi-Fi: پشتیبانی کامل برای موقعیتیابی مبتنی بر Wi-Fi
پروتکلهای شبکه: TCP/IP، UDP، MQTT، SSL و پروتکلهای اختیاری مانند FTP، HTTP، LwM2M، CoAP
بهروزرسانی firmware: پشتیبانی از FOTA و ابزار ارتقاء یککلیک
مدیریت انرژی: حالتهای PSM، خواب و خاموش با مصرف جریان بسیار پایین
مشخصات فنی ماژول E70N-EU LTE Cat 1
دستهبندی
مشخصه
جزئیات
مکانیکی
پکیج

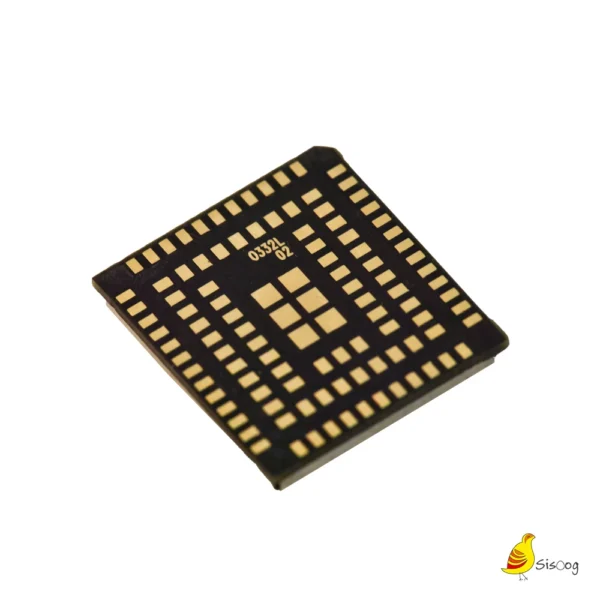

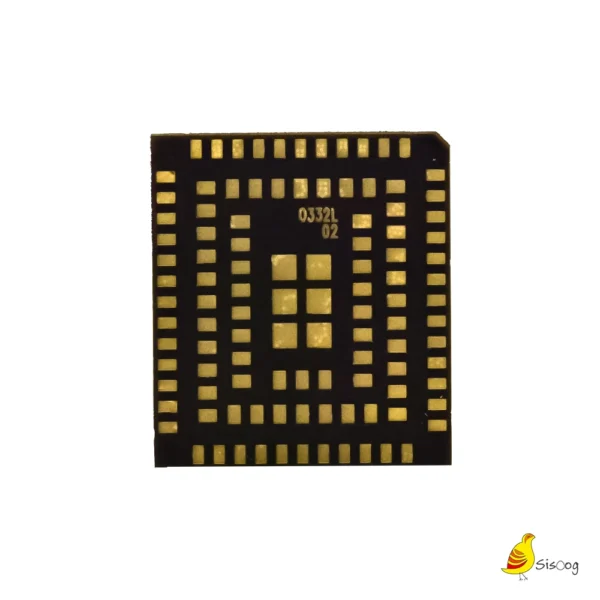

LGA، ۱۰۹ پین
ابعاد
۱۷.۸ × ۱۵.۷ × ۲.۴ میلیمتر
باندهای رادیویی
نسخه EU (اروپا)
FDD-LTE: B1/B3/B5/B7/B8/B20/B28
نسخه CN (چین/هند)
FDD-LTE: B1/B3/B5/B8؛ TDD-LTE: B38/B39/B40/B41
سرعت داده
LTE FDD (Cat 1 bis)
حداکثر ۱۰ Mbps دانلود / ۵ Mbps آپلود
LTE TDD (Cat 1 bis)
حداکثر ۸ Mbps دانلود / ۲ Mbps آپلود
توان ارسالی
کلاس توان
۲۳ dBm ± ۲.۷ dB (کلاس ۳)
رابطها
سلولار و کنترل
USB 2.0 ×۱، UART ×۳، I2C ×۳، SPI ×۲، ADC ×۲، PCM ×۱، MIC ×۱، EAR ×۱
ماژول E70N-EU برای طیف وسیعی از کاربردهای IoT و M2M مناسب است، از جمله:
اتوماسیون و اندازهگیری صنعتی
تجهیزات اشتراکی (اسکوتر و دوچرخه برقی، دستگاههای وندینگ)
سیستمهای نظارت و امنیت
ترمینالهای پرداخت POS
ردیابهای دارایی و خودرو
دستگاههای Push-to-Talk (PTT/POC) روی شبکه عمومی
سایر دستگاههای IoT که نیاز به اتصال LTE Cat 1 فشرده و کممصرف دارند
مزایای استفاده از E70N-EU
طراحی فشرده برای دستگاههای کوچک
مصرف انرژی پایین و مناسب کاربری طولانیمدت
رابطهای متنوع برای توسعه سریع سختافزار
پشتیبانی از باندهای جهانی LTE
قابلیت سیمکارت دوگانه و FOTA برای افزایش پایداری سیستم
با تمرکز بر هزینه پایین و عملکرد بالا، ماژول E70N-EU از ایکات انتخابی هوشمند برای توسعهدهندگان و شرکتهایی است که به دنبال بهینهسازی پروژههای IoT خود هستند. این ماژول نه تنها کارایی را افزایش میدهد، بلکه هزینههای عملیاتی را کاهش میدهد و آینده ارتباطات بیسیم را در دسترس قرار میدهد. این محصول در مدلهای دیگری نیز عرضه میشود. در صورتی که به دنبال نسخه دارای موقعیتیاب ماهوارهای هستید، میتوانید ماژول E70G-EU LTE CAT1 bis با پشتیبانی از GNSS برند EICUT را نیز بررسی کنید که علاوه بر ارتباط پایدار LTE Cat 1 bis، از GNSS داخلی برای کاربردهای ردیابی و موقعیتیابی پشتیبانی میکند.
مکانیکی - پکیج
LGA، ۱۰۹ پین
مکانیکی ابعاد
۱۷.۸ × ۱۵.۷ × ۲.۴ میلیمتر
باندهای رادیویی - نسخه EU (اروپا)
FDD-LTE: B1/B3/B5/B7/B8/B20/B28
باندهای رادیویی - نسخه CN (چین/هند)
FDD-LTE: B1/B3/B5/B8؛ TDD-LTE: B38/B39/B40/B41
سرعت LTE FDD (Cat 1 bis)
حداکثر ۱۰ Mbps دانلود / ۵ Mbps آپلود
سرعت LTE TDD (Cat 1 bis)
حداکثر ۸ Mbps دانلود / ۲ Mbps آپلود
توان ارسالی - کلاس توان
۲۳ dBm ± ۲.۷ dB (کلاس ۳)
- سلولار و کنترل
USB 2.0 ×۱، UART ×۳، I2C ×۳، SPI ×۲، ADC ×۲، PCM ×۱، MIC ×۱، EAR ×۱
- کنترل اضافی
WAKEUP-IN، Fly Mode، Power On/Off، Reset
- دوگانه
۱.۸V / ۳.۰V
آنتن - اصلی + GNSS
(اختیاری)
مصرف توانولتاژ تغذیه
۳.۵ تا ۴.۳۵ ولت
مصرف توان - حالت خاموش
≤ ۱۰ µA
مصرف توان - حالت PSM
≤ ۴ µA
مصرف توان - حالت خواب
≈ ۲ mA
- درایورها
ویندوز، لینوکس (۲.۶+)، اندروید (۴.۰+)
- ابزارها
ارتقاء یککلیک، FOTA
محیط عملیاتی -
۳۰− تا ۷۵ درجه سلسیوس
محیط عملیاتی - دمای نگهداری
۴۰− تا ۸۵ درجه سلسیوس
محیط عملیاتی - رطوبت
۵% تا ۹۵% (غیر متراکم)
1 دیدگاه برای ماژول E70N-EU LTE CAT1 برند EICUT
نمره 5 از 5
مینا ابراهیمی –
سلام از نظر عملکردی میشه مث ec200 بهش اعتماد کرد و ارتباط پایدار داره و در جاهای خشن اوکی هست
تست عملکرد داشتید یا بخاطر قیمت پایین نمیشه بهش اعتماد کرد
Sami –
سلام.
دلیل قیمت پایین این محصول بی کیفیت بودنش نیست، ما در شاپ سیسوگ ماژول هارا ابتدا تست میکنیم و زمانی که به جمع بندی فنی رسیدیم اقدام به انتشار محصول به صورت عمومی میکنیم.
چیپ ست داخلی این محصول از برند ASR هست و دلیل قیمت پایین بخاطر آپشن هایی است که ندارد ( در توضیحات محصول به این موارد اشارده شده است) به طور مثال تنها 4G است و از 2G پشتیبانی نمیکند، قابلیت تماس و ارسال پیامک ندارد.
این محصولی بسیار چکیده برای پروژه هایی است که تنها از ارتباطات و کانکشن های 4G قرار هست استفاده کنند.
اما در مقایسه به EC200U ، این دو محصول کلا در دسته بندی متفاوتی قرار میگیرند، با توجه به اینکه EC200U به صورت داخلی از شبکه 2G هم پیشتیبانی میکند، قابلیت های تماس، پیامک، VoLTE و OpenCPU را هم برای شما فراهم میکند، میتواند در محیط های دور از شهر و نقاطی که احتمالا شبکه 4G در دسترس نباشد عمکلردی بسیاری بهینه تر داشته باشد.
