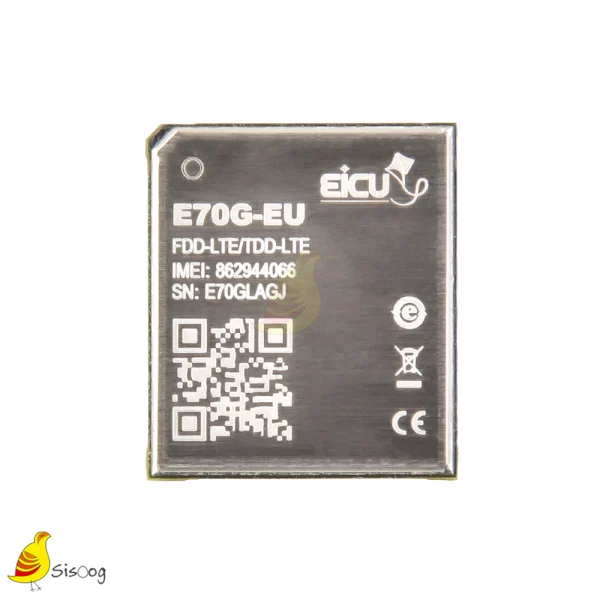

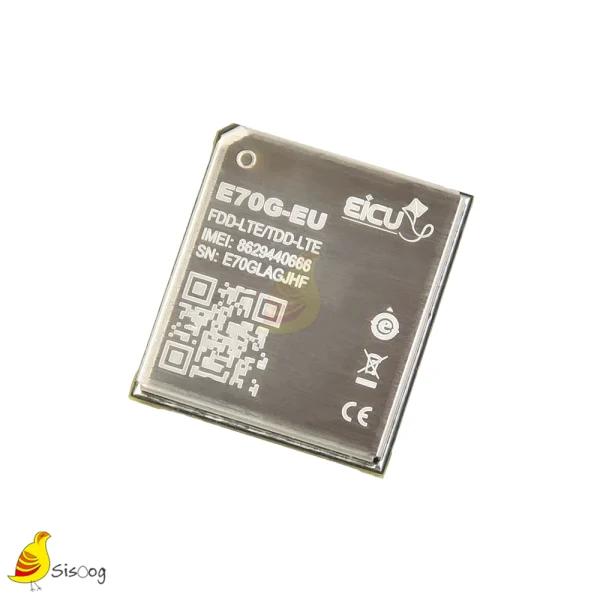

ماژول E70G-EU برند EICUT یک راهکار حرفهای و مقرونبهصرفه برای پروژههای اینترنت اشیاء (IoT)، ردیابی و ارتباطات M2M است که با پشتیبانی از LTE Cat 1 bis و GNSS چندسیستمی، اتصال پایدار سلولار و موقعیتیابی دقیق را بهصورت همزمان فراهم میکند. این ماژول با بهرهگیری از چیپست قدرتمند ASR1605 و طراحی فشرده LGA، گزینهای مناسب برای طراحان و توسعهدهندگانی است که به دنبال عملکرد بالا در کنار مصرف انرژی پایین و ابعاد کوچک هستند.
ویژگیهای کلیدی
اتصال سلولار: LTE Cat 1 bis (FDD و TDD)
اسکن Wi-Fi: پشتیبانی کامل برای موقعیتیابی تقریبی
پروتکلهای شبکه: TCP/IP، UDP، MQTT، SSL و پروتکلهای اختیاری مانند FTP، HTTP، LwM2M، CoAP
بهروزرسانی firmware: پشتیبانی از FOTA و ابزار ارتقاء یککلیک
مدیریت انرژی: حالتهای PSM، خواب و خاموش با مصرف جریان بسیار پایین
USB 2.0 ×۱، UART ×۳، I2C ×۳، SPI ×۲، ADC ×۲، PCM ×۱، MIC ×۱، EAR ×۱
کنترل اضافی
WAKEUP-IN، Fly Mode، Power On/Off، Reset
سیمکارت
دوگانه
۱.۸V / ۳.۰V (اختیاری)
آنتن
اصلی + GNSS
(اختیاری)
مصرف توان
ولتاژ تغذیه
۳.۵ تا ۴.۳۵ ولت
حالت خاموش
≤ ۱۰ µA
حالت PSM
≤ ۴ µA
حالت خواب
≈ ۲ mA
نرمافزار
درایورها
ویندوز، لینوکس (۲.۶+)، اندروید (۴.۰+)
ابزارها
ارتقاء یککلیک، FOTA
محیط عملیاتی
دمای کاری
۳۰− تا ۷۵ درجه سلسیوس
دمای نگهداری
۴۰− تا ۸۵ درجه سلسیوس
رطوبت
۵% تا ۹۵% (غیر متراکم)
نکته فنی
این مشخصات مربوط به نسخه ارائهشده توسط شاپ سیسوگ است. برای بررسی دیتاشیت رسمی، رفرنس طراحی و مستندات تکمیلی، میتوانید به وبسایت رسمی برند EICUT مراجعه نمایید.
کاربردها
ماژول E70G-EU به ویژه برای کاربردهایی که نیاز به موقعیتیابی دقیق دارند، مناسب است، از جمله:
ردیابهای دارایی و وسایل نقلیه
اتوماسیون و اندازهگیری صنعتی
تجهیزات اشتراکی (اسکوتر و دوچرخه برقی، دستگاههای وندینگ)
سیستمهای نظارت و امنیت
ترمینالهای پرداخت POS
دستگاههای Push-to-Talk (PTT/POC) روی شبکه عمومی
سایر دستگاههای IoT/M2M که نیاز به اتصال LTE Cat 1 فشرده همراه با GNSS دارند.
ماژول E70G-EU با ترکیب ابعاد کوچک، مصرف انرژی کم، پشتیبانی GNSS و قیمت اقتصادی، انتخابی مناسب برای توسعهدهندگان و شرکتهایی است که به دنبال پیادهسازی ارتباطات 4G پایدار در پروژههای IoT هستند. در صورتی که به دنبال نسخه مشابه بدون GNSS هستید، میتوانید ماژول E70N-EU LTE CAT1 برند EICUT را نیز بررسی کنید که گزینهای مقرونبهصرفه برای کاربردهای IoT و M2M بدون نیاز به موقعیتیابی محسوب میشود.

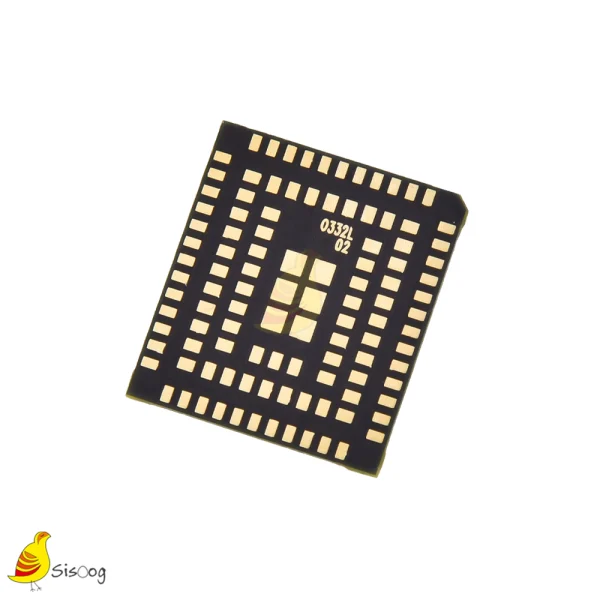

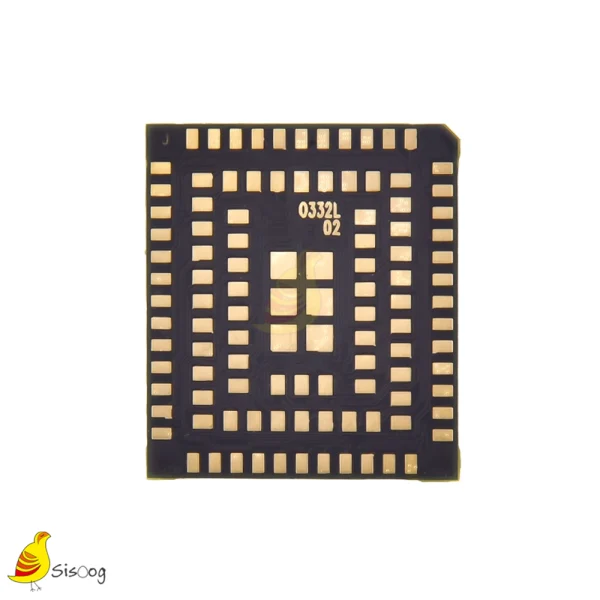

مکانیکی - پکیج
LGA، ۱۰۹ پین
مکانیکی ابعاد
۱۷.۸ × ۱۵.۸ × ۲.۴ میلیمتر
باندهای رادیویی - نسخه EU (اروپا)
FDD-LTE: B1/B3/B5/B7/B8/B20/B28
باندهای رادیویی - نسخه CN (چین/هند)
FDD-LTE: B1/B3/B5/B8؛ TDD-LTE: B38/B39/B40/B41
سرعت LTE FDD (Cat 1 bis)
حداکثر ۱۰ Mbps دانلود / ۵ Mbps آپلود
سرعت LTE TDD (Cat 1 bis)
حداکثر ۸ Mbps دانلود / ۲ Mbps آپلود
توان ارسالی - کلاس توان
۲۳ dBm ± ۲.۷ dB (کلاس ۳)
GNSS - سیستمهای پشتیبانیشده
GPS L1 C/A، GLONASS L1، BeiDou B1، Galileo E1
- سلولار و کنترل
USB 2.0 ×۱، UART ×۳، I2C ×۳، SPI ×۲، ADC ×۲، PCM ×۱، MIC ×۱، EAR ×۱
- کنترل اضافی
WAKEUP-IN، Fly Mode، Power On/Off، Reset
- دوگانه
۱.۸V / ۳.۰V (اختیاری)
آنتن - اصلی + GNSS
(اختیاری)
مصرف توانولتاژ تغذیه
۳.۵ تا ۴.۳۵ ولت
مصرف توان - حالت خاموش
≤ ۱۰ µA
مصرف توان - حالت PSM
≤ ۴ µA
مصرف توان - حالت خواب
≈ ۲ mA
- درایورها
ویندوز، لینوکس (۲.۶+)، اندروید (۴.۰+)
- ابزارها
ارتقاء یککلیک، FOTA
محیط عملیاتی -
۳۰− تا ۷۵ درجه سلسیوس
محیط عملیاتی - دمای نگهداری
۴۰− تا ۸۵ درجه سلسیوس
محیط عملیاتی - رطوبت
۵% تا ۹۵% (غیر متراکم)
