خانه » فروشگاه » برد ارزیابی EC200A-EU EVB V2 کویکتل
🔍

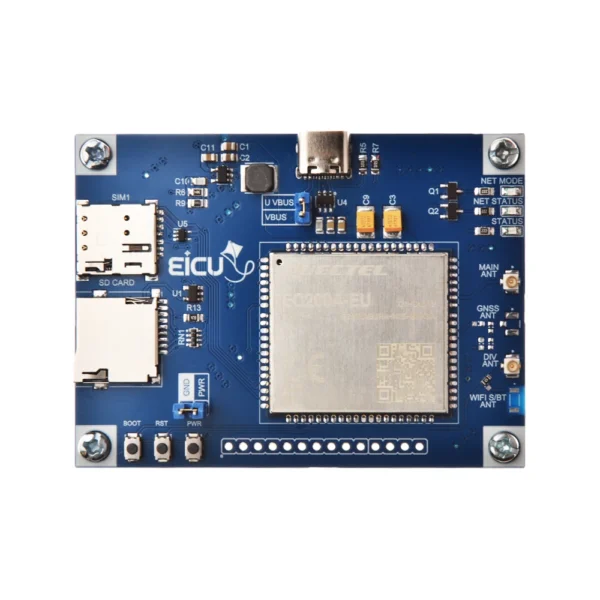

نمای روبه رو برد ارزیابی EC200A-EU EVB V2 کویکتل

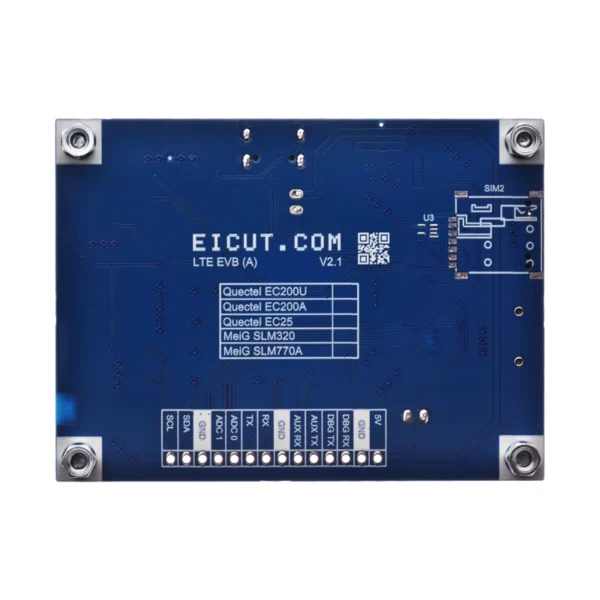

نمای پشت برد ارزیابی EC200A-EU EVB V2 کویکتل

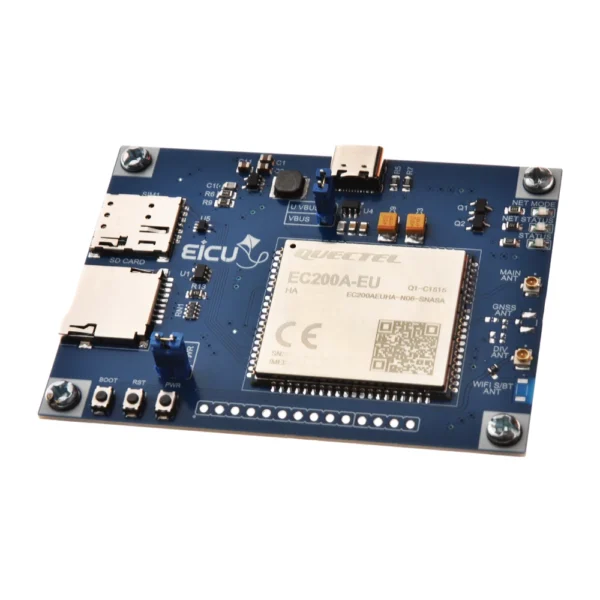

نمای ورب برد ارزیابی EC200A-EU EVB V2 کویکتل
  1. نمای روبه رو برد ارزیابی EC200A-EU EVB V2 کویکتل
  2. نمای پشت برد ارزیابی EC200A-EU EVB V2 کویکتل
  3. نمای ورب برد ارزیابی EC200A-EU EVB V2 کویکتل

برد ارزیابی EC200A-EU EVB V2 کویکتل

(دیدگاه کاربر 2)

6,160,000 تومان

  • برد ارزیابی EC200A-EU EVB V2 کویکتل LTE Cat 4 بهینه‌شده برای کاربردهای M2M و IoT ،پشتیبانی از پوشش جهانی LTE، ‏UMTS/HSPA+ و ‏GSM/GPRS/EDGE

موجود در انبار

شناسه محصول: AT0260 دسته: برند:

معرفی ماژول EC200A-EU

ماژول Quectel EC200A یک سری ماژول LTE Cat 4 است که به‌طور خاص برای برنامه‌های M2M (ماشین به ماشین) و IoT (اینترنت اشیاء) بهینه‌سازی شده است. این ماژول با استفاده از فناوری LTE 3GPP Rel. 9، حداکثر سرعت‌های داده تا 150 Mbps در دانلود و 50 Mbps در آپلود را ارائه می‌دهد. طراحی آن در یک فرم فشرده و یکپارچه انجام شده و با سری ماژول‌های چند حالته LTE استاندارد Quectel مانند EC25، EC21، EC20-CE، EG25-G، EC200U، EC200T و UC200T سازگاری دارد که این امکان را برای مهاجرت انعطاف‌پذیر بین آن‌ها در طراحی و تولید فراهم می‌کند.

سری EC200A شامل سه نوع مختلف است: EC200A-CN، EC200A-EU و EC200A-AU که باند فرکانسی کشورهای مختلف و مناطق را پوشش می‌دهد. این ماژول با شبکه‌های GSM/GPRS/EDGE موجود سازگاری معکوس دارد و اطمینان می‌دهد که حتی در مناطق دورافتاده که پوشش 4G یا 3G وجود ندارد، به‌خوبی کار می‌کند.

سری EC200A از فرآیند حکاکی لیزری برای برچسب استفاده می‌کند تا ظاهری زیباتر، بافت فلزی قوی‌تر، دفع حرارت بهتر و اطلاعات برچسب بادوام‌تری را تضمین کند که آن را برای نیازهای اتوماسیون مناسب‌تر می‌سازد.

این ماژول دارای مجموعه‌ای غنی از پروتکل‌های اینترنتی، رابط‌های استاندارد صنعتی و قابلیت‌های فراوان (درایورهای سری USB برای ویندوز 7/8/8.1/10، لینوکس و اندروید) است که کاربرد آن را در طیف وسیعی از برنامه‌های M2M و IoT مانند روتر صنعتی، PDA صنعتی، تبلت‌های مقاوم، نظارت تصویری و تابلوهای دیجیتال گسترش می‌دهد.

مشخصات فنی ماژول EC200A-EU

دسته‌بندی پارامتر مقدار (EC200A-EU)
عمومی منطقه / اپراتور اروپا، آسیا-اقیانوسیه
ابعاد (میلی‌متر) 29.0 × 32.0 × 2.4
بازه دمایی دمای کاری -35 °C تا +75 °C
دمای گسترده -40 °C تا +85 °C
باندهای فرکانسی LTE-FDD B1 / B3 / B5 / B7 / B8 / B20 / B28
LTE-TDD B38 / B40 / B41
WCDMA B1 / B5 / B8
GSM/EDGE B3 / B8
GNSS – –
گواهینامه‌ها رگولاتوری Europe: CE / UKCA / RCM
سایر WHQL
نرخ داده LTE-FDD 150 (DL) / 50 (UL) Mbps
LTE-TDD 130 (DL) / 30 (UL) Mbps
DC-HSPA+ 21 (DL) / 5.76 (UL) Mbps
WCDMA 384 / 384 kbps
EDGE 236.8 / 236.8 kbps
GPRS 85.6 / 85.6 kbps
رابط‌ها (Interfaces) (U)SIM × 1
UART × 3 (اصلی، دیباگ، کمکی)
USB 2.0 × 1
Digital Audio (PCM) × 1
NET_STATUS × 1
NET_MODE × 1
ADC × 2
SDIO × 2 (برای SD Card / Wi-Fi)
RESET_N × 1
PWRKEY × 1
RGMII / RMII × 1
Audio آنالوگ × 1 (Mic & Headset)
SPI × 1
I2C × 1
آنتن‌ها × 2 (Primary + Rx Diversity)
صوت (Voice) کدک‌ها HR / FR / EFR / AMR / AMR-WB
الگوریتم اکو Echo Cancellation / Noise Suppression
قابلیت‌ها Digital Voice / VoLTE
ویژگی‌های پیشرفته DTMF ●
DFOTA ●
Audio Playback / Record ●
QuecLocator® ●
QuecFile® ●
SIM Detection ●
پروتکل‌ها – TCP / UDP / PPP / NTP / NITZ / FTP / HTTP / PING / CMUX / HTTPS / FTPS / SSL / FILE / MQTT / MMS / SMTP / SMTPS
درایورها RIL Android 4.x – 11.x
USB Serial Windows 7/8/8.1/10
Linux 2.6 – 5.14
Android 4.x – 11.x
USB RNDIS Windows 7/8/8.1/10
Linux 2.6 – 5.14
USB ECM Linux 2.6 – 5.14
ویژگی‌های الکتریکی ولتاژ تغذیه 3.4 – 4.5 V (معمولاً 3.8 V)
مصرف توان 10 µA @ خاموش
1.8 mA @ LTE Sleep (PF=128)
1.2 mA @ LTE Sleep (PF=256)
24 mA @ Idle

مستندات فنی برد ارزیابی EC200A-EU EVB V2 کویکتل را مشاهده کنید.

دانلود

عمومی - منطقه / اپراتور

اروپا، آسیا-اقیانوسیه
عمومی ابعاد (میلی‌متر)

29.0 × 32.0 × 2.4
بازه دمایی

-35 °C تا +75 °C
بازه دمایی - دمای گسترده

-40 °C تا +85 °C
باندهای فرکانسی - LTE-FDD

B1 / B3 / B5 / B7 / B8 / B20 / B28
باندهای فرکانسی - LTE-TDD

B38 / B40 / B41
باندهای فرکانسی - WCDMA

B1 / B5 / B8
باندهای فرکانسی - GSM/EDGE

B3 / B8
گواهینامه‌ها - رگولاتوری

Europe: CE / UKCA / RCM
گواهینامه‌ها - سایر

WHQL
نرخ LTE-FDD

150 (DL) / 50 (UL) Mbps
نرخ LTE-TDD

130 (DL) / 30 (UL) Mbps
نرخ DC-HSPA+

21 (DL) / 5.76 (UL) Mbps
نرخ WCDMA

384 / 384 kbps
نرخ EDGE

236.8 / 236.8 kbps
نرخ GPRS

85.6 / 85.6 kbps
(U)SIM

× 1
UART

× 3 (اصلی، دیباگ، کمکی)
USB 2.0

× 1
Digital Audio (PCM)

× 1
NET_STATUS

× 1
NET_MODE

× 1
ADC

× 2
SDIO

× 2 (برای SD Card / Wi-Fi)
RESET_N

× 1
PWRKEY

× 1
RGMII / RMII

× 1
Audio آنالوگ

× 1 (Mic & Headset)
SPI

× 1
I2C

× 1
آنتن‌ها

× 2 (Primary + Rx Diversity)
(Voice) - کدک‌ها

HR / FR / EFR / AMR / AMR-WB
(Voice) - الگوریتم اکو

Echo Cancellation / Noise Suppression
(Voice) - قابلیت‌ها

Digital Voice / VoLTE
پروتکل‌ها

TCP / UDP / PPP / NTP / NITZ / FTP / HTTP / PING / CMUX / HTTPS / FTPS / SSL / FILE / MQTT / MMS / SMTP / SMTPS
درایورها - RIL

Android 4.x – 11.x
درایورها - USB Serial

Windows 7/8/8.1/10 \Linux 2.6 – 5.14 \Android 4.x – 11.x
درایورها - USB RNDIS

Windows 7/8/8.1/10 \Linux 2.6 – 5.14
درایورها - USB ECM

Linux 2.6 – 5.14
ولتاژ تغذیه

3.4 – 4.5 V (معمولاً 3.8 V)
مصرف توان

10 µA @ خاموش \1.8 mA @ LTE Sleep (PF=128) \1.2 mA @ LTE Sleep (PF=256) \24 mA @ Idle

2 دیدگاه برای برد ارزیابی EC200A-EU EVB V2 کویکتل

  1. zizi_abasi –

    سلام من میخوام این برد رو تهیه کنم و میخواستم بدونم که برای این برد چه آنتنی بگیرم بهتره ؟
    میشه لطفا راهنمایی ام کنید؟ ممنون.

    • Sami –

      سلام دوست عزیز
      آنتن 4G/2G داخل محتویات این محصول قرار داره و نیاز نیست آنتن مجزایی تهیه کنید.

  2. Firouz –

    با توجه به قرار داشتن آنتن وای فای بر روی برد ، آیا به صورت اکسس پوینت دسترسی به نت میدهد؟
