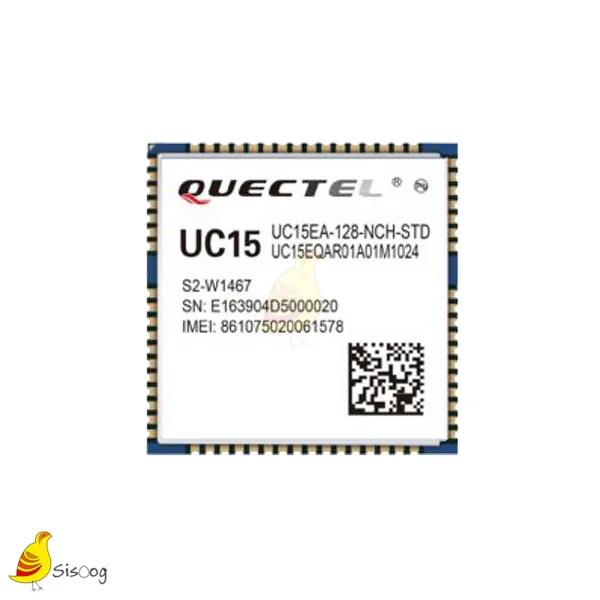

نمای روبه رو ماژول 3G UC15 Quectel کویکتل

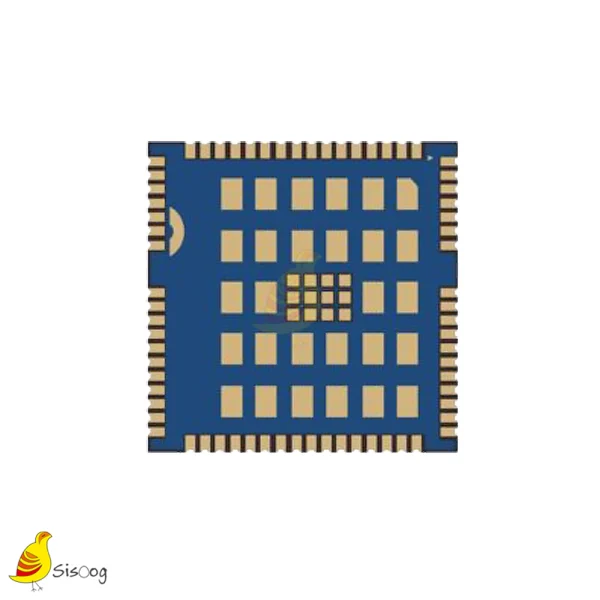

نمای پشت ماژول 3G UC15 Quectel کویکتل
  1. نمای روبه رو ماژول 3G UC15 Quectel کویکتل
  2. نمای پشت ماژول 3G UC15 Quectel کویکتل

ماژول 3G UC15 Quectel کویکتل

(دیدگاه کاربر 4)

4,655,000 تومان

  • ماژول 3G UC15 کویکتل | پشتیبانی از HSDPA تا 3.6Mbps | باندهای UMTS 900/2100 و GSM 900/1800 | رابط USB 2.0

موجود در انبار

شناسه محصول: AT0352 دسته: برچسب: , , , , , , , , , , برند:

ماژول UC15 کویکتل

ماژول UC15 کویکتل یک سری از ماژول های مقرون به صرفه UMTS/HSDPA است که دارای حداکثر سرعت داده دانلود 3.6Mbps و آپلود 384Kbps است. این ماژول سازگار با ماژول Quectel GSM/GPRS M10 است.این ماژول توسعه‌دهندگان را قادر می‌سازد تا برنامه‌های کاربردی خود را یک بار طراحی کنند و از انعطاف‌پذیری خدمات در سراسر جهان که با ترکیب دو فناوری سلولی رایج فراهم می‌شود، استفاده کنند.

پکیج پیشرفته LCC امکان تولید کاملاً خودکار را برای کاربردهای با حجم بالا فراهم می کند و طراحی کف با سطح مسی اتلاف گرما را بهینه می کند. مشخصات فشرده در فرم SMT بهینه سازی شده و هزینه و سطح ادغام بالا  ماژول UC15 کویکتل به ادغام کنندگان و توسعه دهندگان این امکان را می دهد تا به راحتی برنامه های خود را طراحی کنند و واقعاً از اندازه کوچک، مصرف انرژی کم این ماژول بهره ببرند.

مجموعه ای غنی از پروتکل های اینترنتی، رابط های استاندارد صنعتی (USB/UART/ADC/NETLIGHT/PCM) و قابلیت های فراوان (درایورهای USB برای Windows XP، Windows Vista، Windows 7/8/8.1/10، Windows CE، Linux، Android /eCall) کاربرد ماژول را به طیف گسترده ای از برنامه های M2M مانند خودرو، اندازه گیری هوشمند، امنیت، CPE و POS بی سیم گسترش می دهد.

ویژگی های کلیدی ماژول UC15

دسته‌بندی پارامتر مقدار / توضیحات
نسخه‌ها (Variants) UC15-E (اروپا) UMTS: 900 / 2100 MHz
GSM: 900 / 1800 MHz
UC15-A (آمریکا) UMTS: 850 / 1900 MHz
GSM: 850 / 900 / 1800 / 1900 MHz
UC15-T (تایلند) UMTS: 850 / 2100 MHz
GSM: 850 / 900 / 1800 / 1900 MHz
داده HSDPA حداکثر 3.6 Mbps (دانلود)
UMTS 384 Kbps (دانلود / آپلود)
EDGE 236.8 Kbps (دانلود)
GPRS 85.6 Kbps (دانلود / آپلود)
CSD GSM: 14.4 Kbps
WCDMA: 64 Kbps
صوت کدک‌ها HR / FR / EFR / AMR / AMR-WB
پردازش صدا Echo Cancellation / Noise Reduction
SMS نوع MO / MT + Cell Broadcast
فرمت Text / PDU
رابط‌ها (Interfaces) USB USB 2.0 (تا 480 Mbps)
UART دارد
Audio آنالوگ 2 کانال ورودی/خروجی (اختیاری)
Audio دیجیتال (PCM) اختیاری
(U)SIM 1.8V / 3.0V
ADC × 2 (12-bit)
وضعیت شبکه NETLIGHT / STATUS Indicator
ویژگی‌های پیشرفته eCall پشتیبانی می‌شود
Firmware Update از طریق USB یا UART
QuecFile مدیریت فایل داخلی
FOTA QuecFOTA / DFOTA
ویژگی‌های الکتریکی توان خروجی UMTS: Class 3 (24dBm)
GSM 850/900: Class 4 (33dBm)
GSM 1800/1900: Class 1 (30dBm)
مصرف توان 65 µA (خاموش)
1.8 mA (GSM Sleep)
1.7 mA (UMTS Sleep)
260~480 mA (حداکثر مصرف)
حساسیت -110 dBm (UMTS)
-108.5 dBm (GSM)
نرم‌افزار USB Driver Windows / Linux / Android
RIL Android 4.x / 5.x / 6.0
پروتکل‌ها TCP / UDP / PPP / FTP / HTTP / SMTP / MMS / SSL / HTTPS
ویژگی‌های عمومی دمای کاری -40 °C تا +85 °C
ابعاد 29 × 29 × 2.5 mm
وزن حدود 4.3 گرم
ولتاژ تغذیه 3.3 ~ 4.3 V (معمولاً 3.8 V)
تأییدیه‌ها – CE / FCC / GCF / RoHS / NCC / IC / …

دانلود

Variants - UC15-E (اروپا)

UMTS: 900 / 2100 MHz \GSM: 900 / 1800 MHz
Variants - UC15-A (آمریکا)

UMTS: 850 / 1900 MHz \GSM: 850 / 900 / 1800 / 1900 MHz
Variants - UC15-T (تایلند)

UMTS: 850 / 2100 MHz \GSM: 850 / 900 / 1800 / 1900 MHz
HSDPA

حداکثر 3.6 Mbps (دانلود)
UMTS

384 Kbps (دانلود / آپلود)
EDGE

236.8 Kbps (دانلود)
GPRS

85.6 Kbps (دانلود / آپلود)
CSD

GSM: 14.4 Kbps/WCDMA: 64 Kbps
کدک‌ها

HR / FR / EFR / AMR / AMR-WB
پردازش صدا

Echo Cancellation / Noise Reduction
SMS - نوع

MO / MT + Cell Broadcast
SMS - فرمت

Text / PDU
USB

USB 2.0 (تا 480 Mbps)
UART

دارد
Audio آنالوگ

2 کانال ورودی/خروجی (اختیاری)
Audio دیجیتال (PCM)

اختیاری
(U)SIM

1.8V / 3.0V
ADC

× 2 (12-bit)
وضعیت شبکه

NETLIGHT / STATUS Indicator
eCall

پشتیبانی می‌شود
Firmware Update

از طریق USB یا UART
QuecFile

مدیریت فایل داخلی
FOTA

QuecFOTA / DFOTA
توان خروجی

UMTS: Class 3 (24dBm) \GSM 850/900: Class 4 (33dBm) \GSM 1800/1900: Class 1 (30dBm)
مصرف توان

65 µA (خاموش) \1.8 mA (GSM Sleep) \1.7 mA (UMTS Sleep) \260~480 mA (حداکثر مصرف)
حساسیت

-110 dBm (UMTS) \-108.5 dBm (GSM)
USB Driver

Windows / Linux / Android
RIL

Android 4.x / 5.x / 6.0
پروتکل‌ها

TCP / UDP / PPP / FTP / HTTP / SMTP / MMS / SSL / HTTPS
دمای کاری

-40 °C تا +85 °C
ابعاد

29 × 29 × 2.5 mm
وزن

حدود 4.3 گرم
ولتاژ تغذیه

3.3 ~ 4.3 V (معمولاً 3.8 V)
تأییدیه‌ها

CE / FCC / GCF / RoHS / NCC / IC / …

4 دیدگاه برای ماژول 3G UC15 Quectel کویکتل

  1. زئوس Zeus –

    واقعا از کیفیت بالایی برخورداره

  2. Behnaz –

    سلام
    آیا ماژول راه اندازش رو هم دارید؟

    • Sisoog Os –

      سلام در حال حاضر نه ولی نیاز باشه میشه موجود کرد

  3. محمد –

    سلام
    ماژول راه اندازش رو هم موجود کنید؟

    • Sisoog Os –

      سلام با ادمین تلگرام در تماس باشید که راهنماییتون کنه

  4. emad –

    یک مدل در رنج قیمتی ماژول های 2g موجود کنید.

    • thesami –

      سلام دوست عزیز
      لطفا ماژول EC200U-EUAC را در سایت بررسی بفرمایید.
      استفاده از ماژول های 3G دیگر توجیه پذیر نیست و بهتر هست از سلوشن هایی که به صورت 4G + 2G هستند مانند همین EC200U استفاده کنید.
