ماژول M66 M66FA Bluetooth Opencpu Quectel کویکتل
۳۵۸,۰۰۰ تومان
ماژول خاص و با سابقه M66
- GSM Modem چهار بانده
- وجود Bluetooth
- قابلیت OPEN CPU
- ابعاد بسیار کوچک
موجود
توضیحات

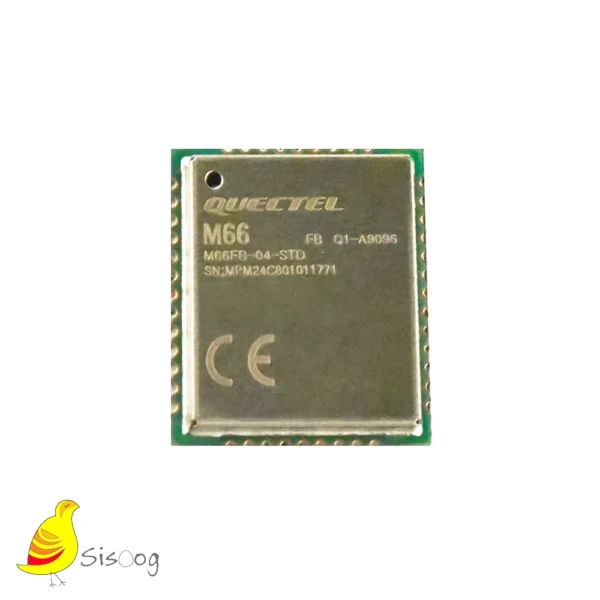

ماژول M66FA کویکتل
ماژول M66FA کویکتل ( Quectel ) یک ماژول چهار بانده GSM/GPRS 2G با ابعاد 17.7 × 15.8 × 2.3 میلی متر است که از بسته بندی castellation LCC استفاده می کند.
اندازه مناسب بسته LCC به شما این اطمینان را میدهد که M66 می تواند به راحتی در برنامه های کاربردی با محدودیت اندازه جاسازی شود و قابل اعتماد و کارآمد باشد.
مصرف انرژی کم و دمای زیاد، M66 را به بهترین انتخاب برای کاربردهای M2M تبدیل کرده است.
بر اساس آخرین چیپست 2G، برای انتقال داده، ارسال پیامک و خدمات صوتی بهینه شده است و برای پروژه های اینترنت اشیا که در شرایط سخت کار می کنند، عملکرد مطلوبی دارد.
M66FA از فناوری surface-mounted استفاده می‌کند، که آن را برای تولید در مقیاس بزرگ ایده‌آل می‌کند.مشخصات فوق العاده و فشرده این ماژول آن را به یک ماژول ویژه برای به کار گیری در برنامه های حساس تبدیل می کند .این ماژول می تواند طیف وسیعی از برنامه ها مانند خودرو، PDA، ردیاب، POS و اندازه گیری های هوشمند را ارائه دهد.
ویژگی ها :
- ماژول GSM/GPRS چهار باند بسیار فشرده

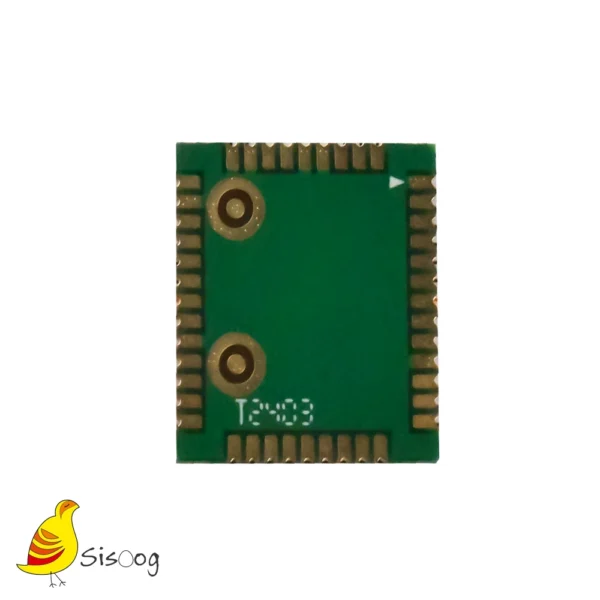

- فرآیند لحیم کاری آسان تر با بسته LCC
- مصرف برق به اندازه 1.3 میلی آمپر
- پشتیبانی از Voice، Bluetooth، QuecFOTATM و Quectel OpenCPU
- سوکت ها و آدرس های IP متعدد
همچنین میتوانید برد توسعه و راه انداز این ماژول را از فروشگاه سیسوگ خریداری کنید.
نکته مهم:
طبق اعلامیه کویکتل در سال 2021 ماژول M66FA-04-STD دیگر تولید نمیشه و با تعویض یک جیپ RF داخلی به M66FB-04-STD تغییر پیدا کرد, این ماژول از نظر عملکرد کاملا شبیه هست و هیچ تفاوتی نداره و در صورتیکه Opencpu هم استفاده کرده باشید بدون نیاز به کوچکترین تغییر میتوانید از ماژول جایگزین استفاده نمایید.
این ماژول متفاوت از ماژول M66FB-03-STD میباشد که قابلیت Opencpu را ندارد.
توضیحات تکمیلی
| وزن | 1.3 گرم |
|---|---|
| ابعاد | 1.7 × 1.5 × 0.2 سانتیمتر |
| GSM/EDGE | 850MHz, 900MHz, 1800MHz, 1900MHz |
| Bluetooth | BT 3.0 |
| OPEN CPU | yes |
| Interfaces | UART*3, ADC*1, GPIO, USIM |
Specification
Quectel M66 GSM Specification V1.4
Hardware Design
Quectel M66 Series Hardware Design V1.2
داکیومنت ها ، فایل طراحی و همه فایل های مورد نیاز
, documents , pcb , at command manual and ...
10 دیدگاه برای ماژول M66 M66FA Bluetooth Opencpu Quectel کویکتل
دیدگاه خود را بنویسید
کامران –
واقعا عالیه – کی موجود میشه ؟
علی –
قیمتش بالاست

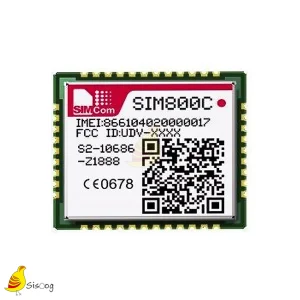

Sim800c نصف این قیمت داره و حدود 40 تومن ارزونتره
زئوس Zeus –
قبول دارم که به نسبت ماژول Sim800 قیمت بالاتری داره ولی باید توجه کنید که چه قابلیت هایی داره ؛ حتی اگر کاری هم به کیفیت ماژول نداشته باشیم ؛ M66 از OpenCpu استفاده میکنه که خارق العاده است.
قبلا در مورد OpenCpu مقاله ای نوشتیم تحت عنوان “ماژول های کوئکتل – کویکتل و قابلیت خارق العاده OpenCPU”
پیشنهاد میکنم مطالعه کنید.
Sisoog OS –
حق با شماست و یکی از دلایل هم میزان فروش زیاد محصول سیم کام در بازار هست البته اگر شما همین الان قرار باشه یک محصول را تولید عمده کنید قیمت M66 کاملا رقایتی است با SIm800C و در ضمن شما قابلیت OpenCPu خواهید داشت که رسما میتونید میکرو کنترلر خود را حذف کنید
شیوا –
سلام
میشه این ماژول رو با اردویینو ای دی ایی هم برنامه ریزی کرد؟ تو اردیینو انگار فقط m10 کتابخانه داره
کتابخانه التیوم رو هم من پیدا نکردم
BLO OM –
سلام دوست عزیز
بله این کار شدنی است برای درک بهتر موضوع راه اندازی GSM modem با ماژول کویکتل رو سرچ کنید یا توی خود سایت در قسمت سرچ واژه GSM Modem رو سرچ کنید.
و فقط کافیه که شما همون کد ها رو بردارید و در نهایت روی ماژول موردنظرتون اپلود کنید.
موفق باشید.
مهدی رهی –
سلام کی موجود میکنید؟
Sisoog OS –
سلام با ادمین سیسوگ در تلگرام یا شماره موبایل داخل سایت مرتبط بشید.
امیرحسین –
سلام وقت به خیر
سوالم اینه که ات کامند های این مازول با mc60 یکسان هست و اینکه آیا مثل اون ماژول از mqtt هم در اتکامند پشتیبانی میکنه؟
متشکرم
Zeus –
سلام و درود
این که at کامند ها استاندارد هستن بله درسته یکی هستن ولی در خصوص پشتیبانی از mqtt مطمئن نیستم
محسن –
سلام.
یک سوال داشتم. از این ماژول در طرحی استفاده کردم. دو پایه RI و DCD اون رو به رله برد وصل کردم. متاسفانه لحظه استارت برد، این دو پایه یک لحظه یک و صفر می شوند. این کار باعث اختلال شده.
راه کاری دارد یا کلا این دو پایه این طور هستند؟
Mahdi.h –
سلام. شما میتونید داخل فایل custom/config/custom_gpio_cfg.h وضعیت و فانکشن پین ها رو در زمان بوت ماژول مشخص کنید که با این مشکل مواجه نشید. اطلاعات کامل تری به صورت کامنت داخل همین فایل هست.
محسن –
سلام. انجام شده ولی فایده ای نداشته. پایه RI در کل در زمان بوت پالسی میشه
سعید ساهور (خریدار محصول) –
سلام آقا محسن
من نیز در طراحی رله رو به این پایه متصل کردم الان متوجه شدم
شما برای فرار از این مشکل به راهکاری رسیده اید یا از چه پایه ای دیگه ای استفاده کردید؟
Mahdi.h –
بهتر هست که برای خروجی از IO های خود ماژول استفاده نکنید ، اگر این مشکل برطرف بشه نهایتا ماژول هر چند وقت یکبار ریست میشه (که در ماژول های gsm متداول هست) و وضعیت IO ها از دست میره ، بهتره که از IC های افزایش IO استفاده کنید مثل PCF8574 یا PCA9555 با اینکار وضعیت IO ها تا زمانی که تغذیه این آیسی واسط قطع نشه تحت کنترل هست
محسن –
سلام.
در برنامه دریافت پیامک، تابعی برای بدست اوردن شماره ارسال کننده وجود داره؟
مثلا خواسته باشیم شماره موبایل ارسال کننده رو بدست بیاریم.
چون با تابع RIL_SMS_ReadSMS_Text فقط متن رو مید
محسن –
با این اشاره گر به ساختار pDeliverTextInfo میشه شماره رو بدست آورد:
کد:
Ql_strcpy(aPhNum, pDeliverTextInfo->oa)
زیر مجموعه ساختار بنام oa شماره ارسال کننده رو میده.
تست کردم جواب داد
جاوید –
سلام
فرق m66fa با m33fb چیه
جاوید –
سلام
فرق m66fa با m66fb چیه
Sisoog Os –
سلام
M66FA-04-STD
و
M66FB-04-STD
تنها تفاوتشون یک چیپ RF داخلی است و طبق نامه خود کویکتل این مدل دیگه تولید نمیشه M66FA-04-STD
محمد (خریدار محصول) –
سلام.درست هست که ماژول M66FB-04-STD هم دیگه تولید نمیشه؟اگه صحت داره جایگزین این ماژول چیه؟
Sisoog Os –
سلام نه این ماژول تولید میشه و جایگزینی هم نداره
ماژولی M66FA دیگه تولید نیمشه که حایزگینش همین ماژول FB هست
