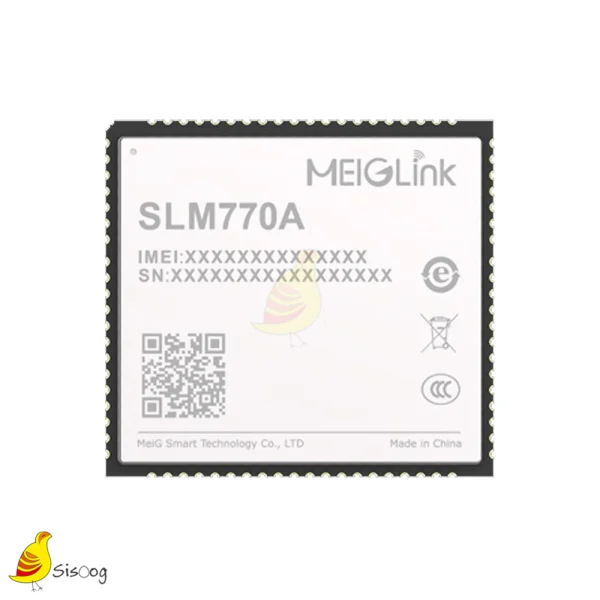

Name: ماژول SLM770A LTE CAT4 - MeiG
Brand: MeiG
SKU: AT0314
Price: 36530000 IRR
Availability: InStock

نگاه کلی

ماژول SLM770A، جدیدترین ماژول LTE CAT4 برند MeiG می باشد که قادر است حداکثر نرخ دانلود 150Mbps و آپلود 50Mbps را پوشش دهد. این ماژول مبتنی بر پلتفرم ASR1803 توسعه داده شده است. بهره گیری از پروتکل های ارتباطی وسیعی مانند NCM/PPP/ECM/TCP/UDP/DTSL/HTTP(s)/FTP/MQTT و سایر ارتباط های صنعتی استاندارد از جمله پرفرال های سخت افزاری همچون UART/I2C/PCM/SPI/SDIO/USB می تواند در گستردگی اپلیکیشن های M2M نقش مهمی را ایفا کند. همچنین پکیج مشترکی با سری SLM320 داشته که باعث سهولت در تغییر سیستم بین CAT4 و CAT1 می شود.

مشخصات فنی ماژول ماژول SLM770A LTE CAT4

دسته‌بندی	مشخصه	مقدار
ویژگی‌های کلی	ابعاد	32.0 × 29.0 × 2.4 میلی‌متر
ویژگی‌های کلی	وزن	کمتر از ۶ گرم
ویژگی‌های کلی	نسخه	SLM770A-CE
نرخ ماژول	LTE-FDD (Cat.4)	حداکثر ۱۵۰ مگابیت بر ثانیه دانلود / ۵۰ مگابیت بر ثانیه آپلود
نرخ ماژول	LTE-TDD (Cat.4)	حداکثر ۱۳۰ مگابیت بر ثانیه دانلود / ۳۵ مگابیت بر ثانیه آپلود
نرخ ماژول	WCDMA	حداکثر ۳۸۴ کیلوبیت بر ثانیه دانلود / ۳۸۴ کیلوبیت بر ثانیه آپلود
نرخ ماژول	EDGE	حداکثر ۲۳۶.۸ کیلوبیت بر ثانیه دانلود / ۲۳۶.۸ کیلوبیت بر ثانیه آپلود
نرخ ماژول	GPRS	حداکثر ۸۵.۶ کیلوبیت بر ثانیه دانلود / ۸۵.۶ کیلوبیت بر ثانیه آپلود
نرخ ماژول	درایورها	ویندوز، لینوکس ۲.۶ به بالا، اندروید ۴.۰ به بالا
ابزارها و درایورها	ابزارها	ابزار ارتقای یک‌کلیکی
ابزارها و درایورها	ارتقا	USB / FOTA
ابزارها و درایورها	پروتکل‌ها	PPP / ECM / TCP / UDP / DTLS / HTTP(S) / FTP(S) / MQTT(S)
رابط‌ها	USB 2.0	× ۱
رابط‌ها	SIM Card Interface	۱.۸ / ۳.۰ ولت
رابط‌ها	PCM	× ۱
رابط‌ها	UART	× ۲
رابط‌ها	Antenna Interface	Master / Diversity (اختیاری) / GNSS (اختیاری)
گواهینامه‌ها	—	CCC / CTA / SRRC / CE / RCM
محیط کاری	دمای عملیاتی	–۴۰ °C تا +۸۵ °C (محدوده گسترده: –۴۰ تا –۳۰ و +۷۵ تا +۸۵)
محیط کاری	دمای ذخیره‌سازی	–۴۵ °C تا +۹۰ °C
محیط کاری	رطوبت	۵٪ تا ۹۵٪
توان ارسال	GSM850/900	۳۳ ± ۲ دBm
توان ارسال	GSM1800/1900	۳۰ ± ۲ دBm
توان ارسال	WCDMA/HSPA	۲۳ +۱ / –۳ دBm
توان ارسال	LTE-TDD / LTE-FDD	۲۳ ± ۲.۷ دBm
مشخصات الکتریکی	حالت خاموش	۱۰ µA
مشخصات الکتریکی	حالت خواب	کمتر از ۵ mA
مشخصات الکتریکی	حالت آزاد	کمتر از ۳۰ mA
ولتاژ تغذیه	—	۳.۳ ولت تا ۴.۲ ولت (typ. ۳.۸ ولت)
توضیحات باند SLM770A-CE
PID	SLM770A-CE	LTE-FDD: B1/B3/B5/B7/B8/B20/B28 LTE-TDD: B38/B40/B41 WCDMA: B1/B8 GSM: 900/1800 RX Diversity: Support GNSS: Optional

دانلود

SLM770A Datashet

Core	ASR1803
brand	Meig Smart
Max Frequency (MHz)	1600
LTE FDD bands	B1/B3/B5/B7/B8/B20/B28
LTE TDD bands	B38/B40/B41
GSM bands	B2/B3/B5/B8
FDD-LTE data rate	150Mbps(DL)/50Mbps(UL)
TDD-LTE data rate	130Mbps(DL)/35Mbps(UL)
GSM data rate	236.8kbps(DL)/236.8kbps(UL)
Package	32.0×29.0×2.4mm, LCC +LGA (144pin)
Operation Temperature	-40°C~+85°C
Driver & Tools support	FOTA upgrade, One-click upgrade tool, Window series, Linux 2.6 and above, Android 4.0
