Name: برد توسعه ماژول M65 Quectel کویکتل
SKU: QB108
Availability: OutOfStock

توضیحات

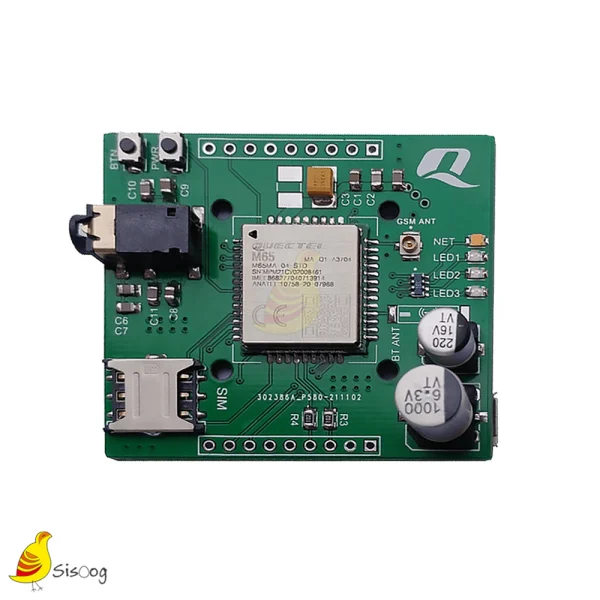

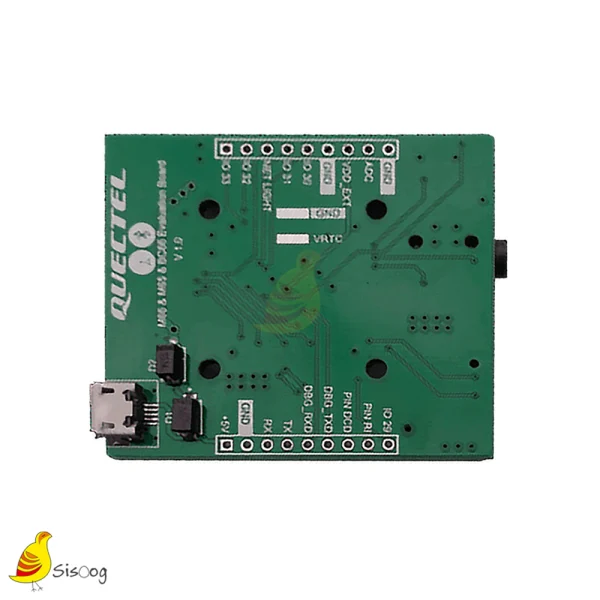

برد توسعه M65 شرکت کویکتل

امکانات تعبیه شده در برد توسعه:

-پشتیبانی از 1 سیم کارت
-چهار ال ای دی متصل به gpio
-7 پین gpio قابل استفاده توسط پین هدر
-یک کلید متصل به gpio
-خروجی سریال اصلی ماژول و سریال دیباگ
-جک هدفون با پشتیبانی از میکروفن و اسپیکر
-سوکت آنتن gsm خارجی
-خروجی پین adc و i2c و VDD_EXT
-سوکت تغذیه usb
-مناسب برای استفاده از open cpu

قبلاً در سیسوگ در مورد ماژول M66 صحبت کرده بودیم و چند مطلب هم برای کار با این ماژول منتشر شده بود. حالا می‌خواهیم به سراغ نسخه جایگزین این ماژول یعنی ماژول M65 بریم که قیمت پایین‌تری هم دارد و به‌صرفه‌تر هست از طرفی یک آنلاین دیباگر هم برای آن در نظر گرفته شده که به دیباگ کردن ماژول کمک می‌کند که در قسمت‌های بعدی به آن می‌پردازیم…(خواندن ادامه مطلب)

توضیحات تکمیلی

UART	MAIN, DEBUG
INTERFACE	I2C, AUDIO, ADC, UART

Schematic

M65 Development Board schematic V1

دریافت فایل

2 دیدگاه برای برد توسعه ماژول M65 Quectel کویکتل

آرین احمدپور – ۱۵/۰۴/۱۴۰۱

سلام. این برد رو من تازه خریدم و برای اتصال به شبکه مشکل دارم. اوپراتور رو نمیشناسه و اصلا متصل نمیشه. ممنون میشم راهنماییم کنید
- Sisoog Os – ۱۵/۰۴/۱۴۰۱

  سلام
  کمی توضیح بیشتری میدید یعنی چی؟
  یعنی شما سیم کارت را چک کردید از نظر این که مشکلی نداشته باشه و یا پیام رسان نباشه یا پین کد نداشته باشه!
  یعنی شما سیم کارت را قرار دادید داخلش؟ دستگاه را ولتاژ وصل کردید
  LED ها چشمک میزنه
  ولی وقتی پیامک میدید یا زنک میزنید دستگاه جواب شما را نمیده؟
  - آرین احمدپور – ۱۸/۰۴/۱۴۰۱

    بله سیم کارت هیچ مشکلی نداره. AT command هم کار میکنه و برد پروگرم میشه. تماس که میگیرم بوق نمیخوره اصلا. چراغ NET هم چشمک میزنه یکسره
علیرضا – ۲۴/۰۵/۱۴۰۱

سلام
خواستم بپرسم ماژول m66 چه تفاوتی با m65 دارد و کدام را شما پیشنهاد میکنید
با تشکر
- Sisoog Os – ۲۵/۰۵/۱۴۰۱

  سلام M65 آلترنیتور برای ماژول M66 هست و مهمترین تفاوت اصلی این هست که چیپ ست M66 مدیاتک هست و M65 از یک شرکت دیگه هست
  مطمئنا مازول M66 گرینه بهتری خواهد بود
