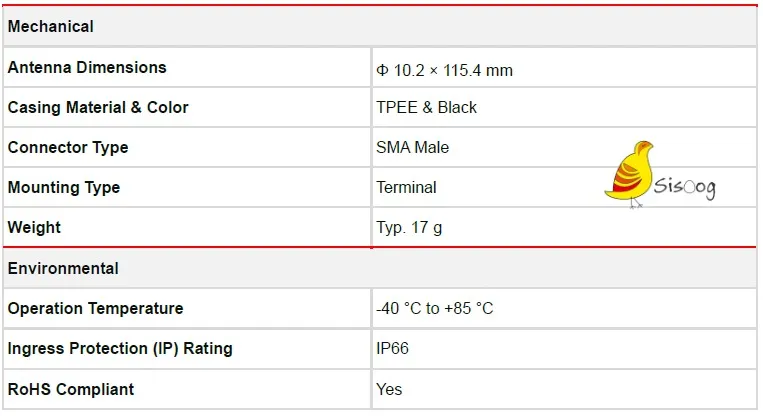

آنتن 4G کویکتل مدل YE0013CA باندهای اصلی 4G LTE را پوشش داده و همچنین با باندهای 3G، 2G و LPWA کاملا سازگار است. این آنتن خارجی به سختی تحت تاثیر شرایط داخلی محصول قرار میگیرد، از همین رو باعث افزایش راندمان، سطح تششعات و بهره بخش RF میشود در حالی که یک راهکار بهینه برای مصرف کننده ایجاد میکند. ابعاد این محصول ۱۰.۲ × ۱۱۵.۴ میلیمتر بوده و نوع اتصال آن با کانکتور SMA می باشد.
عملکرد الکتریکال
براساس مشخصات دیتاشیت، این آنتن می تواند باندهای فرکانسی در بازه ۶۹۸–2700MHz را با بازدهی حداکثر ۹۵.۷ % پوشش دهد. در فایل دیتاشت تمامی تست های مربوط به VSWR، تلفات انعکاسی و گین آنتن انجام شده و نتایج کاملی قرار گرفته است و میتوانید در بخش دانلودها، این فایل را دریافت و بررسی نمایید.
در ادامه به بررسی دقیق برخی از پارامترهای عملکردی این آنتن پرداخته شده است. البته برای داشتن دیدگاه مناسب و اولیه نسبت به مفاهیمی که در ادامه بررسی می شوند، پیشنهاد می شود قسمت اول مقاله الکترونیک فرکانس بالا کاربردی را درسایت سیسوگ مطالعه نمایید :
در این مقاله اولویت اول، مفاهیم کاربردیتر و بررسی و تست سیستمهای مختلف فرکانسبالا الکترونیکی هست و قرار نیست وارد مفاهیم عمیق و جنبههای محاسباتی بشیم. دلیل کلمه کاربردی در انتهای اسم دوره هم همین هست. (ادامه مطلب…)

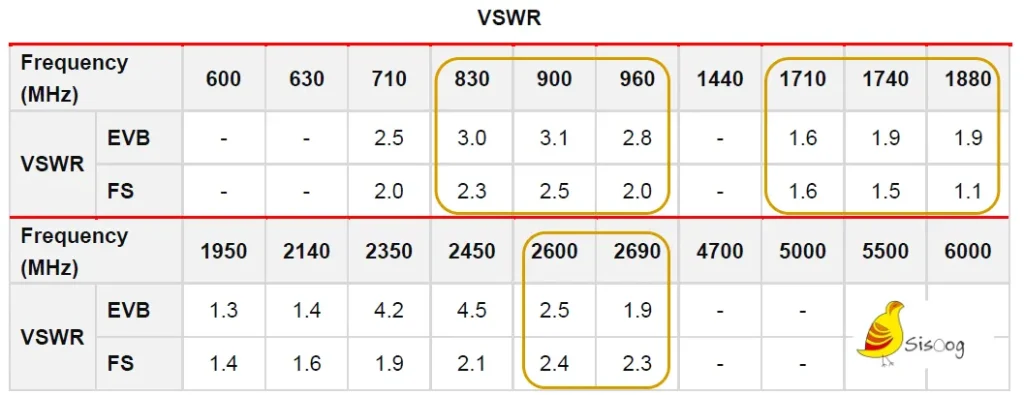

براساس جدول مقادیر تست شده VSWR این آنتن از لحاظ الکتریکال، اکثر باندهای فرکانسی بازه ذکر شده را پوشش می دهد. از همین رو این آنتن را به یک گزینه حرفه ای برای بسیاری از اپلیکشن های 2G و 4G تبدیل می کند.
با جستجوی پوشش دهی باند 4G در ایران در می یابیم که تنهای باندهای ۹۰۰، ۱۸۰۰، ۲۶۰۰ و ۳۵۰۰ پوشش دهی می شود.

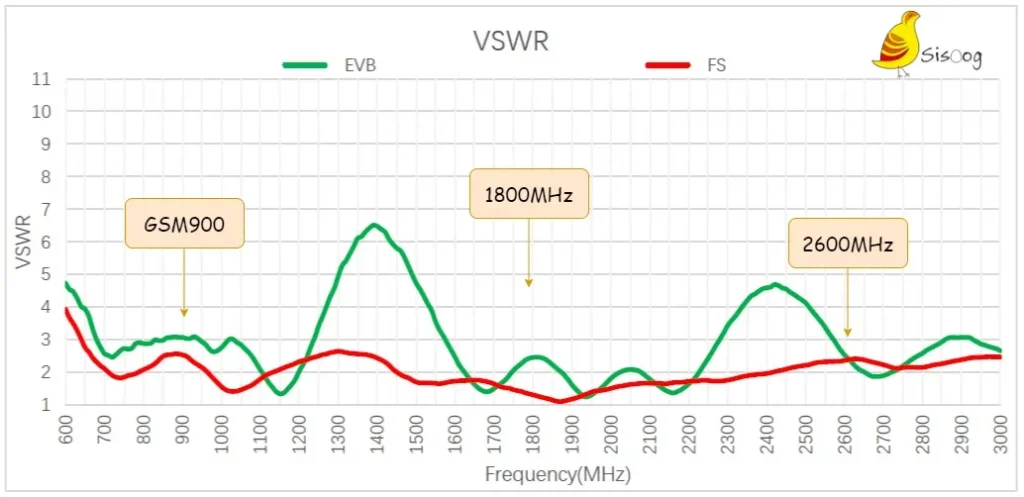

که طبق نتیجه تستهای دیتاشیت، باندهای فرکانسی ۱۸۰۰ و ۲۶۰۰ شبکه 4G و باند GSM900 که در شبکه های 2G و 4G استفاده می شوند، توسط این آنتن به خوبی پوشش دهی شده اند:
