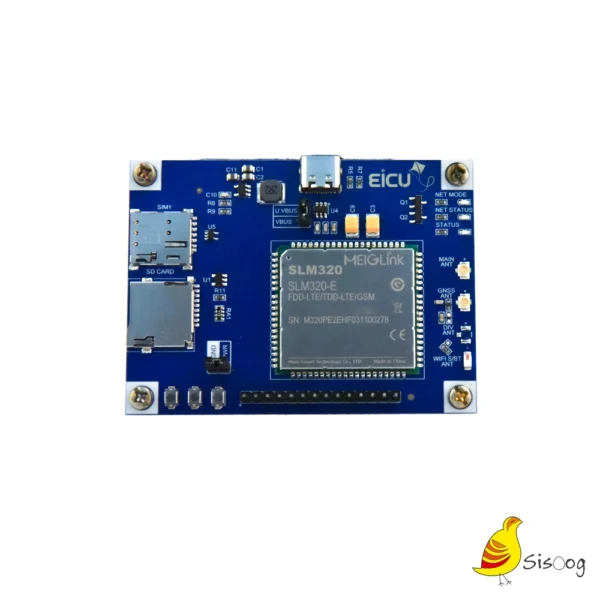

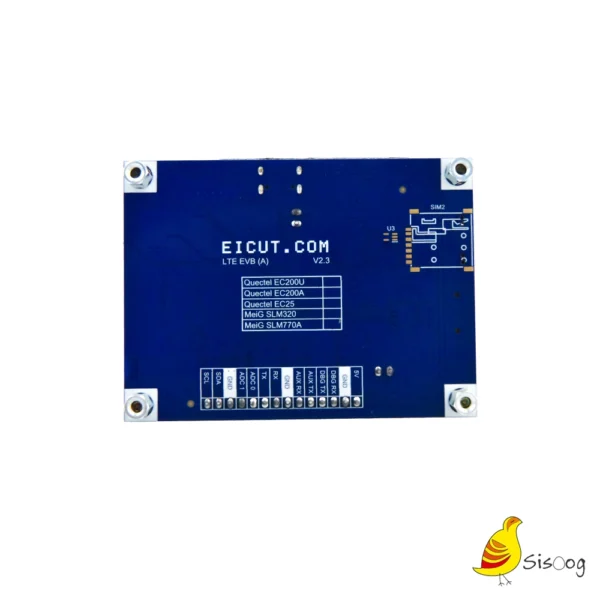

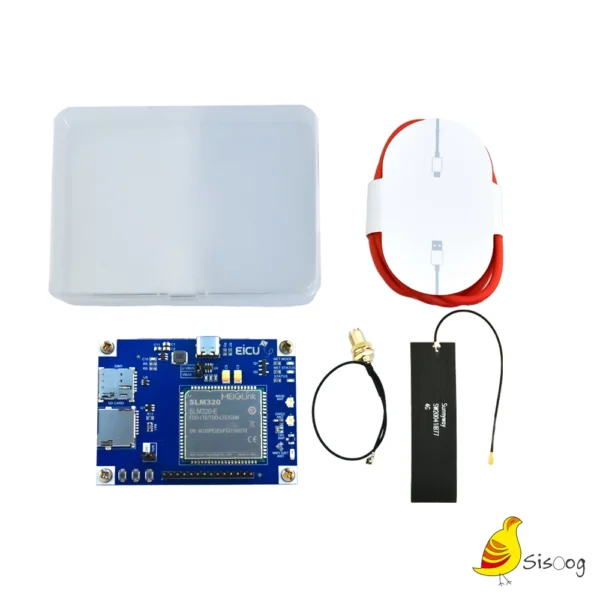

برد ارزیابی MeiG SLM320E LTE CAT1/GNSS/Bluetoth

توضیحات

ماژول بی‌سیم MeiG Smart SLM320 نسل جدیدی از ماژول‌های ارتباطی LTE Cat.1 bis است. از نظر پین‌اوت با ماژول‌های MeiG SLM750 و SLM790 سازگار است و به طراحان امکان سازگاری با LTE Cat.1 و LTE Cat.4 را برای نیازهای مختلف بازار ارائه می‌دهد. این ماژول عملکردهای BT4.2/BLE و اسکن Wi‑Fi را یکپارچه‌سازی کرده، GNSS اختیاری (GPS/BeiDou/GLONASS)، سیم‌کارت SMD نصب‌شده روی برد (به‌صورت اختیاری) و حافظه فلش SPI قابل توسعه را فراهم می‌کند. در پکیج Mini PCIe عرضه شده و راه‌حل ایده‌آلی برای کاربردهای متنوع و استقرارهای M2M است. ما در این برد، پین های آن را به صورت قابل استفاده از طریق کانکتور برای شما طراحی کرده ایم و دردسر های تغذیه و دیگر نکات راه اندازی را به حداقل رسانده ایم.

ویژگی‌ها

• ارتباطات بی‌سیم: LTE Cat.1 bis (و طراحی سازگار با Cat.4)
• برد کوتاه: BT4.2 / BLE، اسکن Wi‑Fi
• GNSS (اختیاری): GPS / BeiDou / GLONASS
• حافظه/سیم‌کارت: سیم‌کارت SMD رزرو شده روی برد (اختیاری)، فلش SPI قابل توسعه
• بسته‌بندی: Mini PCIe
• پروتکل‌ها: TCP، UDP، MQTT، FTP/FTPS، HTTP/HTTPS، LwM2M، CoAP
• رابط‌ها و پیرامونی‌ها: چندین رابط استاندارد صنعتی، پشتیبانی از توسعه پیرامونی، I2S (یک کانال)
• توان و کنترل‌ها: WAKEUP‑IN و WAKEUP‑OUT، روشن/خاموش، ریست، حالت پرواز (Flight/Fly Mode)
• نشانگرها و آنتن‌ها: نشانگر LED؛ رابط‌های آنتن برای آنتن اصلی، BT/Wi‑Fi، GPS
• نرم‌افزار و به‌روزرسانی‌ها: درایور برای خانواده ویندوز، لینوکس 2.6+، اندروید 4.0؛ ابزار به‌روزرسانی با یک کلیک؛ به‌روزرسانی FOTA

مشخصات

• دمای کاری: -30°C تا 70°C
• دمای نگهداری: -40°C تا 85°C
• رطوبت: 5%–95%
• توان عملیاتی (نرخ ماژول):
  • LTE‑FDD (بدون CA Cat.1): بیشینه 10 Mbps (دانلود) / 5 Mbps (آپلود)
  • LTE‑TDD (بدون CA Cat.1): بیشینه 8 Mbps (دانلود) / 2 Mbps (آپلود)
  • GPRS: بیشینه 85.6 kbps (دانلود) / 85.6 kbps (آپلود)
