آنتن LTE – SMA کویکتل مدل YGL001AA
۲۲۵,۰۰۰ تومان
- قدرتمند و اقتصادی
- قابلیت پوشش دهی باندهای LTE/2G/3G/LPWA
- باندهای فرکانسی 600–5000 مگاهرتز
- راندمان حداکثر 83 %
- ابعاد 196.2 × 16 × 13 میلیمتر
- کانکتور SMA – Male
موجود
توضیحات
نگاه کلی
آنتن 4G کویکتل مدل YGL001AA علاوه بر باندهای فرکانسی LTE/4G، باندهای 3G/2G/LPWA را نیز به خوبی پوشش می دهد. این آنتن خارجی به سختی تحت تاثیر شرایط داخلی محصول قرار می‌گیرد، از همین رو باعث افزایش راندمان، بهره بخش RF و مقاومت در برابر تششعات می‌شود در حالی که یک راه‌کار بهینه برای مصرف کننده ایجاد می‌کند. ابعاد این محصول 196.2 × 16 × 13 میلیمتر بوده و نوع اتصال آن با کانکتور SMA می باشد.
عملکرد الکتریکال
براساس مشخصات دیتاشیت، آنتن YGL001AA می تواند باندهای فرکانسی در بازه 600 – 5000MHz را با بازدهی حداکثر 81.3 % پوشش دهد. در فایل دیتاشت تمامی تست های مربوط به VSWR، تلفات انعکاسی و گین آنتن انجام شده و نتایج کاملی قرار گرفته است و می‌توانید در بخش دانلودها، این فایل را دریافت و بررسی نمایید.
در ادامه به بررسی دقیق برخی از پارامترهای عملکردی این آنتن پرداخته شده است. البته برای داشتن دیدگاه مناسب و اولیه نسبت به مفاهیمی که در ادامه بررسی می شوند، پیشنهاد می شود قسمت اول مقاله الکترونیک فرکانس بالا کاربردی را درسایت سیسوگ مطالعه نمایید :
در این مقاله اولویت اول، مفاهیم کاربردی‌تر و بررسی و تست سیستم‌های مختلف فرکانس‌بالا الکترونیکی هست و قرار نیست وارد مفاهیم عمیق و جنبه‌های محاسباتی بشیم. دلیل کلمه کاربردی در انتهای اسم دوره هم همین هست. (ادامه مطلب…)

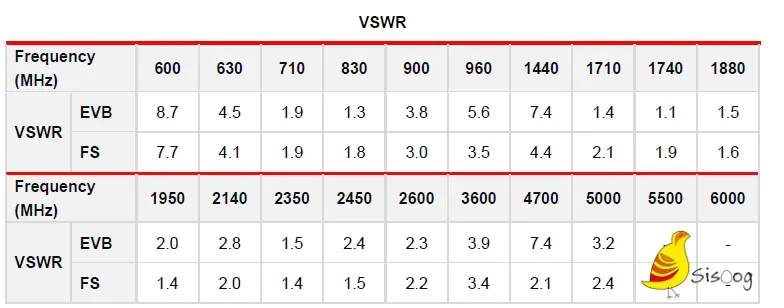

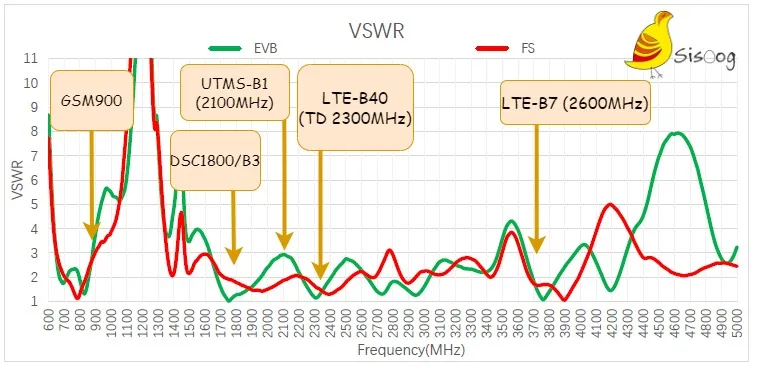

براساس جدول مقادیر تست شده VSWR این آنتن از لحاظ الکتریکال، اکثر باندهای فرکانسی بازه ذکر شده را پوشش می دهد. از همین رو این آنتن را به یک گزینه مناسب برای اپلیکشن های حساس تبدیل می کند.

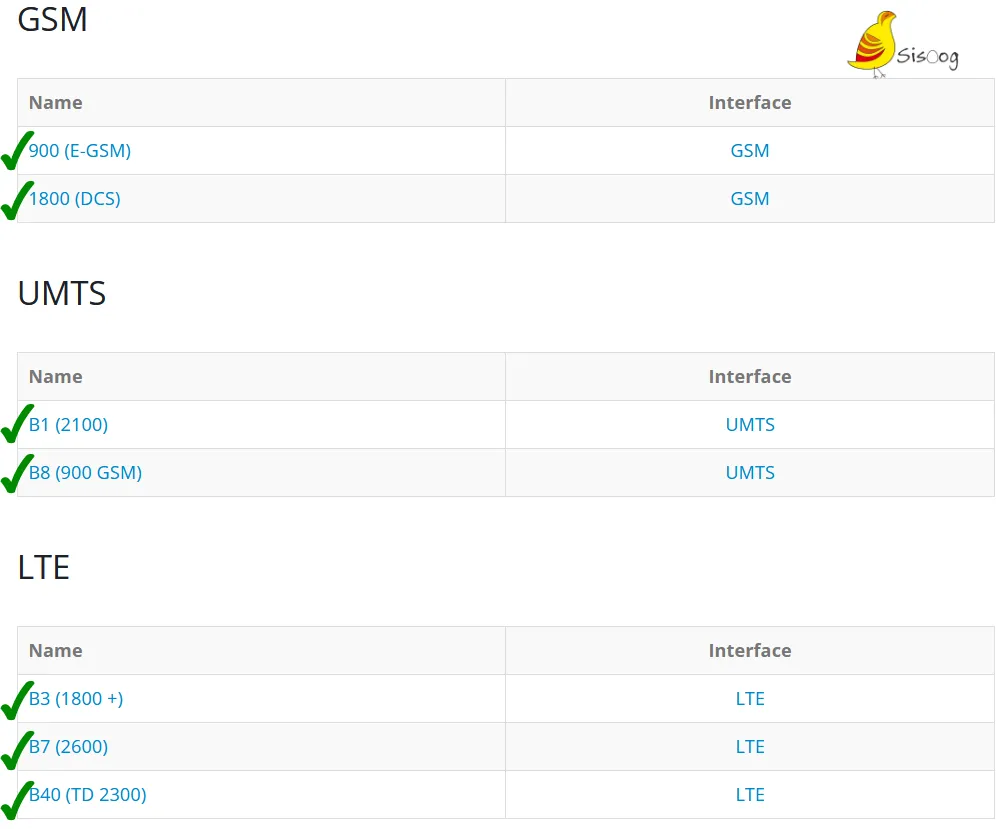

با جستجوی پوشش دهی باند 2G/3G و LTE در ایران در می یابیم که این آنتن، همه باندهای فرکانسی این Carrier ها را پوشش می دهد:
آنالیز VSWR و بررسی carrier های فرکانسی اطلاعات بسیار مهم و کاربردی برای تحلیل آنتن به ما می دهند. ازطرفی پارامترهایی همچون Gain و Pattern جز مواردی هستند که باید در مراحل پیشترفته تر مورد بررسی قرار گیرند و به کمک آنها کیفیت آنتن را به صورت دقیق تری می توان مورد سنجش قرارداد.

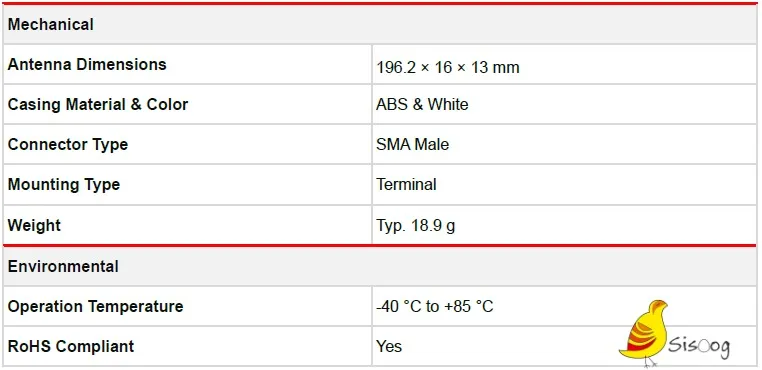

مشخصات فیزیکی
ابعاد محصول
توضیحات تکمیلی
| Frequency Range | 600 – 5000MHz |
|---|---|
| Impedance | 50 Ω |
| Polarization | Linear |
| VSWR | ≤ 7.7 |
| Gain | ≤ 2.9 dBi |
| Antenna Dimensions | 196.2 × 16 × 13 mm |
| Connector Type | SMA Male |
| Mounting Type | Terminal |
| Operation Temperature | -40 °C to +85 °C |
